Высококачественные компоненты кольцевого основного блока для надежного распределения электроэнергии
- View as

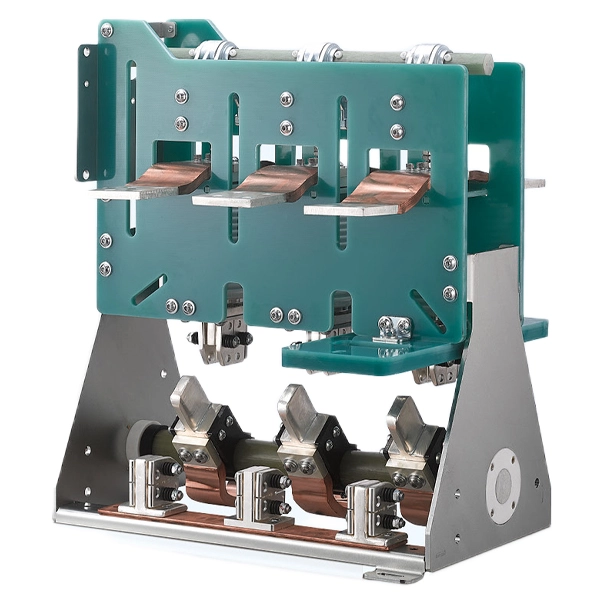

Выключатель-выключатель кольцевого основного блока 11 кВ
Компания Cotenele является профессиональным производителем основных компонентов распределительных устройств среднего напряжения и кольцевых распределительных устройств. Выключатель-разъединитель кольцевого основного блока на 11 кВ серии KDV-12D/1250-25 производства Contenele обладает множеством особенностей, таких как простота установки, низкие требования к техническому обслуживанию, увеличенный срок службы, компактные размеры, экономичность и высокая эксплуатационная надежность. Основная цепь соответствует требованиям, согласно которым кратковременно выдерживаемый ток составляет 20 кА в течение 4 секунд и 25 кА в течение 3 секунд. Механические операции вакуумного выключателя рассчитаны на 10 000 механических операций, а разъединитель, интегрированный с вакуумным выключателем, рассчитан на 3 000 механических операций.

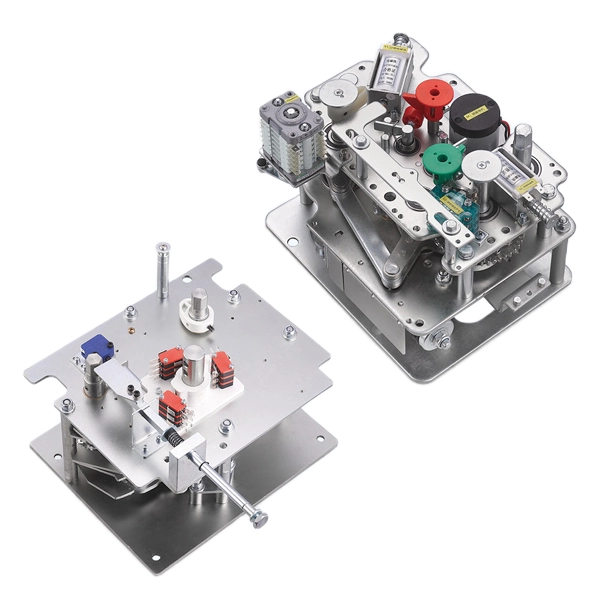

Рабочий механизм разъединителя электрического выключателя RMU 11 кВ
Компания Cotenele является поставщиком основных компонентов RMU среднего напряжения из Китая. Наш рабочий механизм автоматического выключателя-разъединителя RMU серии KDVM-12/1250-20 на 11 кВ является основными компонентами кольцевых главных блоков среднего напряжения (RMU). Эти приводные механизмы выключателя и разъединителя поддерживают автоматическое повторное включение. Комбинация приводного механизма выключателя и приводного механизма разъединителя обеспечивает надежную механическую блокировку, обеспечивая высокую надежность и существенную механическую долговечность, превышающую 10 000 циклов. Оба эти два рабочих механизма соответствуют национальным стандартам, включая GB1984-2014 для высоковольтных выключателей переменного тока и GB/T1985-2023 для высоковольтных разъединителей переменного тока и заземлителей.
Кольцевой основной блок 11 кВ, вакуумный выключатель-разъединитель
Cotenele является профессиональным производителем компонентов для элегазовых распределительных устройств (RMU) и экологически чистых распределительных устройств в современных распределительных сетях среднего напряжения. Номинальное напряжение нашей продукции составляет от 12 кВ до 40,5 кВ. Вакуумный силовой выключатель-разъединитель серии KDV-12D/630-20-S на 11 кВ отличается простотой установки, минимальными требованиями к техническому обслуживанию, длительным сроком службы, компактными размерами и экономичностью, обеспечивая при этом безопасную и надежную работу. Все компоненты, которые мы производим, полностью соответствуют национальным стандартам, таким как GB1984-2014 для высоковольтных выключателей переменного тока и GB/T1985-2023 для высоковольтных разъединителей переменного тока и заземлителей.
Механизм разъединителя автоматического выключателя среднего напряжения 11 кВ
Cotenele является одним из основных партнеров Государственной сетевой корпорации Китая. Наша продукция, такая как кольцевые силовые агрегаты среднего напряжения и экологически чистые распределительные устройства, широко популярна в их проектах по распределению электроэнергии среднего напряжения. Механизм разъединителя автоматического выключателя среднего напряжения на 11 кВ серии KDVM-12/630-20-S производства Cotenele представляет собой согласующее оборудование, подходящее для операций включения и размыкания автоматических выключателей в перезаряжаемых кольцевых распределительных устройствах среднего напряжения. Этот продукт соответствует требованиям требованиям соответствующих стандартов и спецификаций, таких как GB1984-2014 «Высоковольтные автоматические выключатели переменного тока» и GB/T1985-2023 «Высоковольтные разъединители переменного тока и заземлители».
Выключатель нагрузки основного блока среднего напряжения 11 кВ
Contenele является основным производителем RMU и их компонентов в Китае. Кольцевой главный выключатель нагрузки среднего напряжения серии KDK-12D / 630-20 на 11 кВ является одним из основных продуктов нашей компании. Этот выключатель нагрузки используется в RMU, таких как распределительные устройства среднего напряжения с элегазовой изоляцией и экологически чистые распределительные устройства. Он соответствует национальным стандартам, таким как GB3804-2017 «3,6 кВ ~ 40,5 кВ». Выключатели нагрузки переменного тока высокого напряжения», GB16926-2009 «Выключатели нагрузки высокого напряжения переменного тока — один комбинированный предохранитель» и GB/T1985-2023 «Высоковольтные разъединители переменного тока и заземляющие выключатели».
Выключатель нагрузки 11 кВ для основного кольцевого блока среднего напряжения
Выключатель нагрузки серии KDK-12D/800-20 на 11 кВ для кольцевого основного блока среднего напряжения является важным продуктом компании Cotenele. Этот выключатель нагрузки соответствует требованиям соответствующих стандартов и спецификаций, таких как GB3804-2017 «Высоковольтные выключатели нагрузки переменного тока 3,6 кВ ~ 40,5 кВ», GB16926-2009 «Выключатели нагрузки высокого напряжения переменного тока — устройство с одним комбинированным предохранителем» и GB/T1985-2023 «Высоковольтные разъединители переменного тока и заземляющие выключатели». Кратковременный выдерживаемый ток главной цепи должен составлять 20 кА (4 с) и 25 кА (3 с), а механический срок службы выключателя нагрузки должен составлять 5000 раз. Кратковременно выдерживаемый ток заземлителя составляет 20 кА (4 с), а механический срок службы составляет 3000 раз.
Компоненты основного блока общего кольца
Компоненты первичной цепи
- Вакуумный выключатель (VCB)
- Выключатель нагрузки (LBS)
- Разъединитель (Изолятор)
- Заземлитель
Компоненты защиты и измерения
- Трансформатор тока (КТ)
- Трансформатор напряжения (ТН)
- Предохранители
- ограничитель перенапряжения
Компоненты управления и индикации
- Рабочий механизм
- Система блокировки
- Индикатор наличия напряжения
- Вторичные клеммные колодки
Изоляционные и опорные компоненты
- Изоляторы
- Втулки
- Конструкционные детали с твердой или газовой изоляцией
Ключевые коммутационные устройства в системах RMU
Вакуумный выключатель (VCB)
Вакуумный автоматический выключатель использует вакуум как изолирующую, так и дугогасящую среду. Контакты его сердечника герметично закрыты внутри вакуумного прерывателя. Когда подвижный контакт отделяется от неподвижного, возникает электрическая дуга. В вакууме дуга быстро рассеивается и гаснет по мере конденсации паров металла. Дуга естественным образом гаснет при нулевом токе, и электрическая прочность быстро восстанавливается.
Применение: VCB характеризуются высокой отключающей способностью, возможностью частой эксплуатации и низкими требованиями к техническому обслуживанию. Они широко используются в распределительных сетях 3–10 кВ для защиты и управления линиями электропередачи и оборудованием. Они могут прерывать как нормальный ток нагрузки, так и ток короткого замыкания, обеспечивая защиту от перегрузки, короткого замыкания и пониженного напряжения. ВРУ могут устанавливаться как в выкатных, так и в стационарных распределительных устройствах.
Применение: VCB характеризуются высокой отключающей способностью, возможностью частой эксплуатации и низкими требованиями к техническому обслуживанию. Они широко используются в распределительных сетях 3–10 кВ для защиты и управления линиями электропередачи и оборудованием. Они могут прерывать как нормальный ток нагрузки, так и ток короткого замыкания, обеспечивая защиту от перегрузки, короткого замыкания и пониженного напряжения. ВРУ могут устанавливаться как в выкатных, так и в стационарных распределительных устройствах.
Выключатель нагрузки (LBS)
Выключатель нагрузки — это коммутационное устройство, расположенное между разъединителем и автоматическим выключателем. Он оснащен простым механизмом гашения дуги и может включать и отключать нормальный ток нагрузки и ток перегрузки, но не может прерывать ток короткого замыкания. После отключения обычно образуется видимый разрыв изоляции.
Применение: LBS применяется для коммутации электрических цепей в условиях нормальной нагрузки. Поскольку он не может прерывать токи повреждения, его обычно используют вместе с высоковольтными предохранителями, обеспечивающими защиту от короткого замыкания. Он широко используется в распределительных системах напряжением 10 кВ и ниже для управления трансформаторами.
Применение: LBS применяется для коммутации электрических цепей в условиях нормальной нагрузки. Поскольку он не может прерывать токи повреждения, его обычно используют вместе с высоковольтными предохранителями, обеспечивающими защиту от короткого замыкания. Он широко используется в распределительных системах напряжением 10 кВ и ниже для управления трансформаторами.
Разъединитель
Разъединитель имеет простую конструкцию. Его главной особенностью является хорошо видимый изоляционный зазор после открытия, обеспечивающий надежную изоляцию электрооборудования от источника питания во время технического обслуживания. Он не обладает способностью гашения дуги и не должен эксплуатироваться в условиях нагрузки.
Применение: В основном используется во время технического обслуживания или проверки для обеспечения надежной изоляции между оборудованием и системой под напряжением, обеспечивая четкую и видимую точку безопасного разделения.
Применение: В основном используется во время технического обслуживания или проверки для обеспечения надежной изоляции между оборудованием и системой под напряжением, обеспечивая четкую и видимую точку безопасного разделения.
Сравнение распределительных устройств
| Элемент | Вакуумный выключатель | Выключатель нагрузки | Разъединитель |
|---|---|---|---|
| Устройство для гашения дуги | Вакуумный прерыватель | Простое дугогасительное устройство | Нет возможности гашения дуги |
| Включающая/Разрывная способность | Может прерывать нагрузку и токи короткого замыкания | Может прерывать только ток нагрузки | Невозможно прервать ток нагрузки |
| Основная цель | Защита и контроль | Переключение нагрузки | Изоляция |
| Видимость отключения | Нет видимого разъединения | Обычно видимое отключение | Четкий видимый изоляционный зазор |
Рабочий механизм
Рабочий механизм является важным исполнительным устройством вКомпоненты основного блока Ring, отвечающий за управление операциями размыкания и замыкания главных выключателей и заземлителей. Он преобразует механическую, электромагнитную или накопленную энергию пружины в точное механическое движение, обеспечивая надежную работу переключения.
Распространенные типы рабочих механизмов
- Пружинный механизм: наиболее широко используемый тип, сохраняющий энергию в пружине для быстрой и надежной работы.
- Магнитный механизм: Простая конструкция, высокая надежность и низкие требования к техническому обслуживанию.
- Ручной механизм: используется в качестве резервного или недорогого решения для базовых систем распределения.
Типы блоков RMU и рабочие механизмы
| Тип РМУ | Название устройства | Главный коммутационный компонент | Тип рабочего механизма | Описание |
|---|---|---|---|---|
| C-блок | Блок выключателя нагрузки | Выключатель нагрузки (LBS) | Пружинный механизм | Работа одной пружины; возможна дополнительная моторизация |
| F-Unit | Комбинированный блок предохранителей LBS | LBS + предохранитель | Пружинный механизм с функцией отключения | Двойная пружинная система; защита от срабатывания предохранителя |
| V-Unit | Вакуумный выключатель | Вакуумный выключатель (VCB) | Пружинный/магнитный привод | Прерывает ток повреждения; работает с реле защиты |
| D-Unit | Шиномонтажный стояк | Нет главного выключателя | Никто | Используется для шинного соединения между секциями. |
Выкатное распределительное устройство против RMU
| Элемент | Выкатное распределительное устройство (KYN28) | Кольцевой основной блок (RMU) |
|---|---|---|
| Главный коммутационный компонент | Выдвижной вакуумный выключатель | Выключатель нагрузки + предохранители или фиксированный автоматический выключатель |
| Функция разъединителя | Заменен выкатным грузовиком. | Встроенный 3-позиционный переключатель |
| Предохранители | Менее распространено | Общий для защиты трансформатора |
| Структура | Выдвижная конструкция | Фиксированная компактная конструкция |
| Функция защиты | Передовые системы защиты | Упрощенная защита на основе предохранителей |
| Размер | Больше | Компактный |
