Высококачественные компоненты кольцевого основного блока для надежного распределения электроэнергии

Компоненты основного блока общего кольца

Компоненты первичной цепи

• Вакуумный выключатель (VCB)
• Выключатель нагрузки (LBS)
• Разъединитель (Изолятор)
• Заземлитель

Компоненты защиты и измерения

• Трансформатор тока (КТ)
• Трансформатор напряжения (ТН)
• Предохранители
• ограничитель перенапряжения

Компоненты управления и индикации

• Рабочий механизм
• Система блокировки
• Индикатор наличия напряжения
• Вторичные клеммные колодки

Изоляционные и опорные компоненты

• Изоляторы
• Втулки
• Конструкционные детали с твердой или газовой изоляцией

Ключевые коммутационные устройства в системах RMU

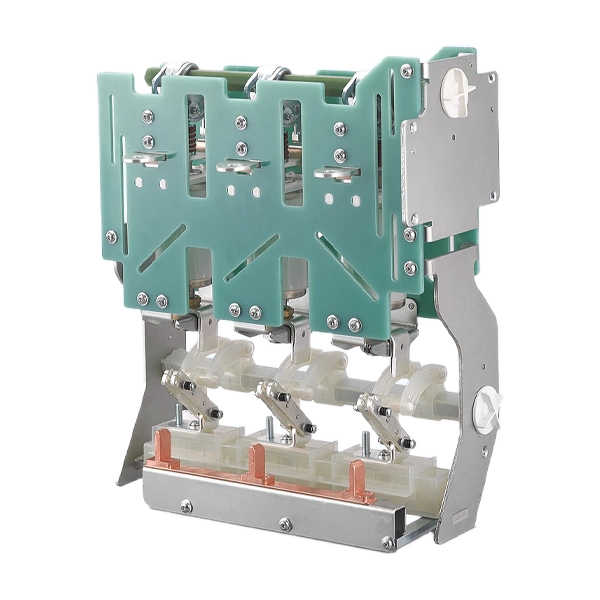

Вакуумный выключатель (VCB)

Вакуумный автоматический выключатель использует вакуум как изолирующую, так и дугогасящую среду. Контакты его сердечника герметично закрыты внутри вакуумного прерывателя. Когда подвижный контакт отделяется от неподвижного, возникает электрическая дуга. В вакууме дуга быстро рассеивается и гаснет по мере конденсации паров металла. Дуга естественным образом гаснет при нулевом токе, и электрическая прочность быстро восстанавливается.

Применение: VCB характеризуются высокой отключающей способностью, возможностью частой эксплуатации и низкими требованиями к техническому обслуживанию. Они широко используются в распределительных сетях 3–10 кВ для защиты и управления линиями электропередачи и оборудованием. Они могут прерывать как нормальный ток нагрузки, так и ток короткого замыкания, обеспечивая защиту от перегрузки, короткого замыкания и пониженного напряжения. ВРУ могут устанавливаться как в выкатных, так и в стационарных распределительных устройствах.

Выключатель нагрузки (LBS)

Выключатель нагрузки — это коммутационное устройство, расположенное между разъединителем и автоматическим выключателем. Он оснащен простым механизмом гашения дуги и может включать и отключать нормальный ток нагрузки и ток перегрузки, но не может прерывать ток короткого замыкания. После отключения обычно образуется видимый разрыв изоляции.

Применение: LBS применяется для коммутации электрических цепей в условиях нормальной нагрузки. Поскольку он не может прерывать токи повреждения, его обычно используют вместе с высоковольтными предохранителями, обеспечивающими защиту от короткого замыкания. Он широко используется в распределительных системах напряжением 10 кВ и ниже для управления трансформаторами.

Разъединитель

Разъединитель имеет простую конструкцию. Его главной особенностью является хорошо видимый изоляционный зазор после открытия, обеспечивающий надежную изоляцию электрооборудования от источника питания во время технического обслуживания. Он не обладает способностью гашения дуги и не должен эксплуатироваться в условиях нагрузки.

Применение: В основном используется во время технического обслуживания или проверки для обеспечения надежной изоляции между оборудованием и системой под напряжением, обеспечивая четкую и видимую точку безопасного разделения.

Сравнение распределительных устройств

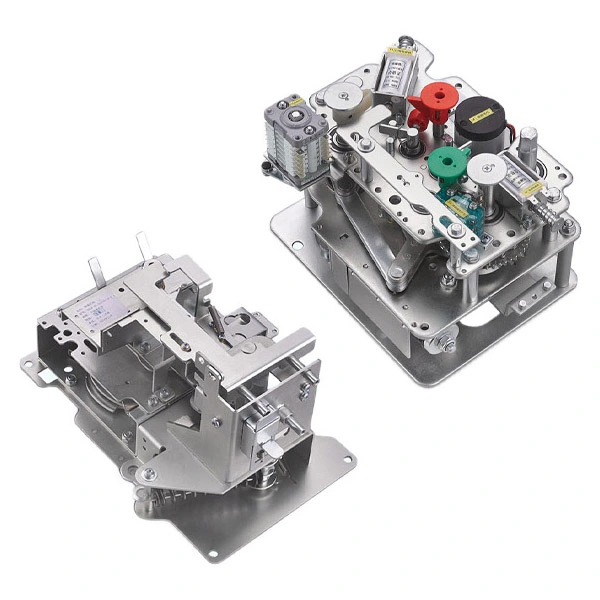

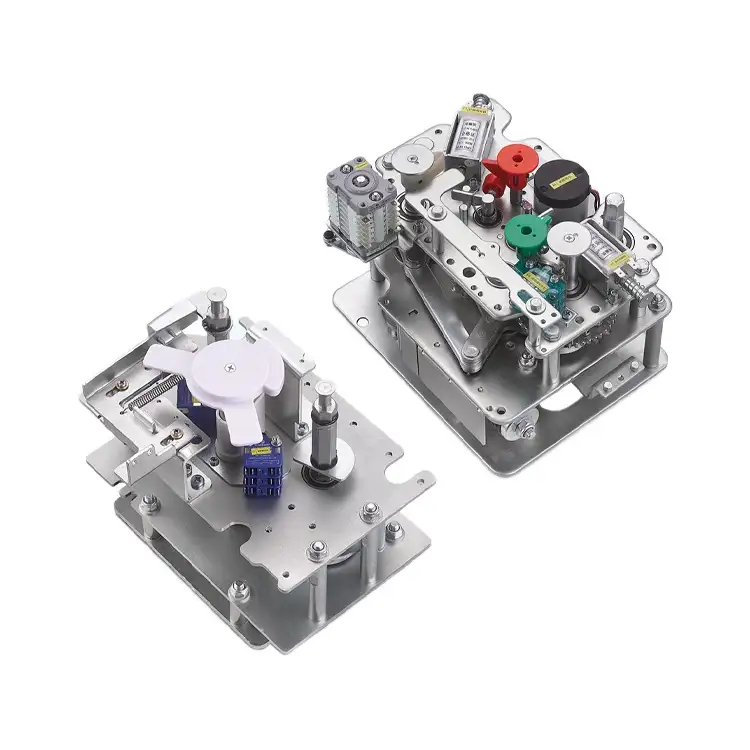

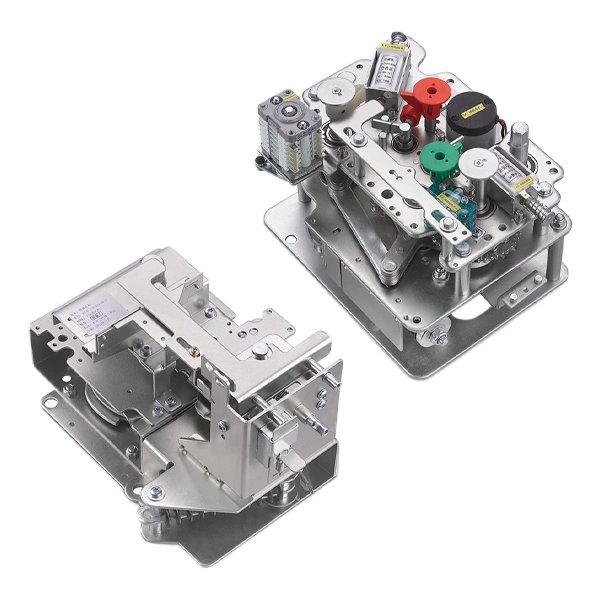

Рабочий механизм

Рабочий механизм является важным исполнительным устройством вКомпоненты основного блока Ring, отвечающий за управление операциями размыкания и замыкания главных выключателей и заземлителей. Он преобразует механическую, электромагнитную или накопленную энергию пружины в точное механическое движение, обеспечивая надежную работу переключения.

Распространенные типы рабочих механизмов

• Пружинный механизм: наиболее широко используемый тип, сохраняющий энергию в пружине для быстрой и надежной работы.
• Магнитный механизм: Простая конструкция, высокая надежность и низкие требования к техническому обслуживанию.
• Ручной механизм: используется в качестве резервного или недорогого решения для базовых систем распределения.

Типы блоков RMU и рабочие механизмы

Выкатное распределительное устройство против RMU
