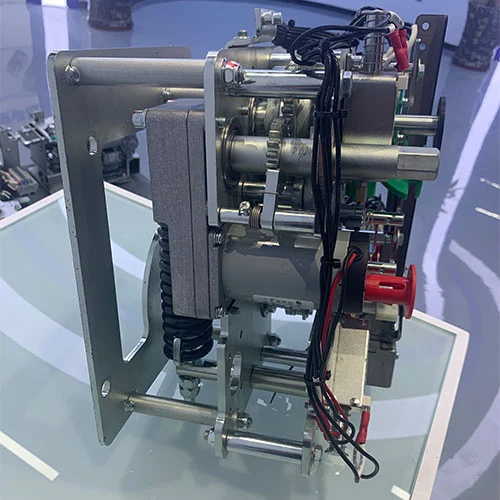

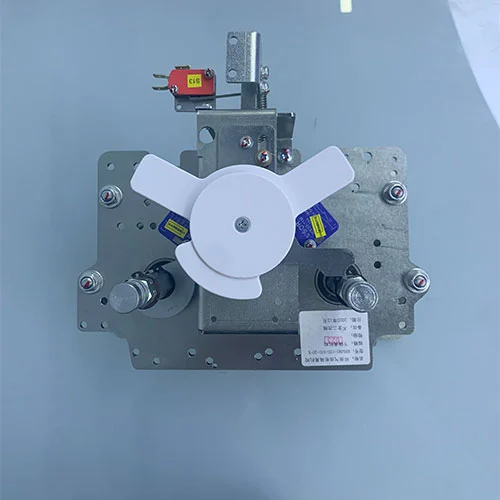

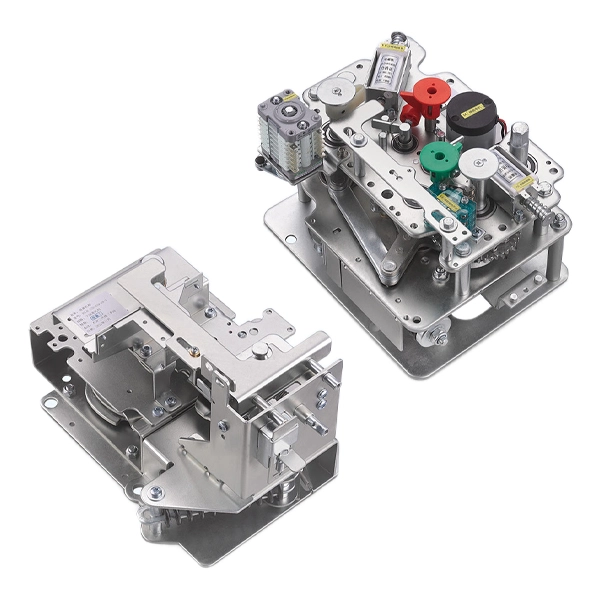

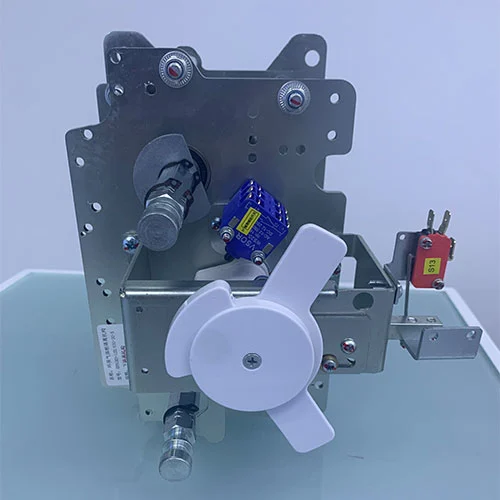

Механизм изоляции автоматического выключателя среднего напряжения 22 кВ

Кольцевой главный блок (RMU) является важнейшим компонентом современных распределительных сетей среднего напряжения, обеспечивающим бесперебойное и безопасное электроснабжение. В основе RMU лежит рабочий механизм, который управляет коммутационными устройствами, особенно входным фидером — основной точкой поступления электроэнергии в агрегат.

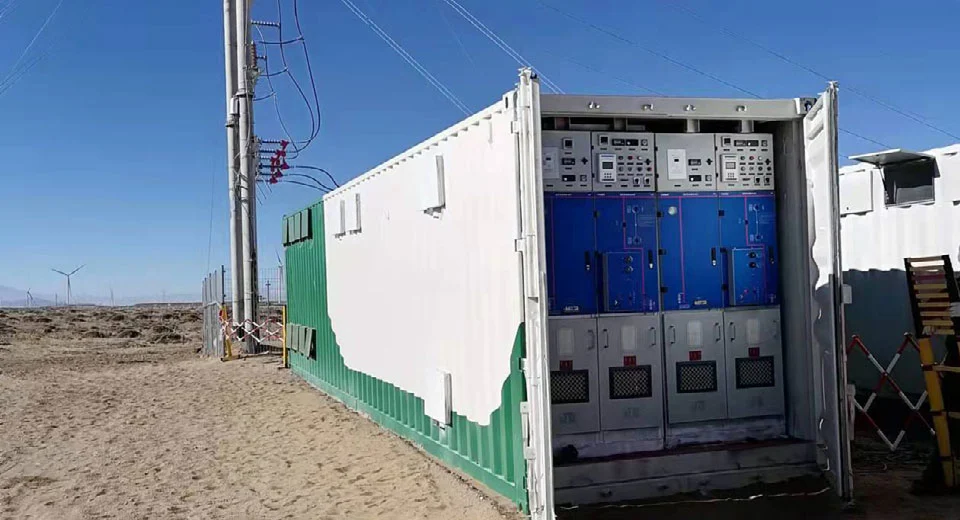

Механизм изоляции автоматического выключателя среднего напряжения 22 кВ компании Cotenele разработан для обеспечения высокой точности, долговечности и безопасности. Он поддерживает как ручной, так и электрический режимы работы, оснащен усовершенствованными блокировками для предотвращения небезопасной работы и легко интегрируется с распределительными устройствами с элегазовой изоляцией (КРУЭ), экологически безопасными распределительными устройствами и распределительными устройствами с воздушной изоляцией, используемыми в промышленных, железнодорожных, муниципальных проектах и ​​проектах по возобновляемым источникам энергии.

Модель

Что такое механизм автоматического выключателя?

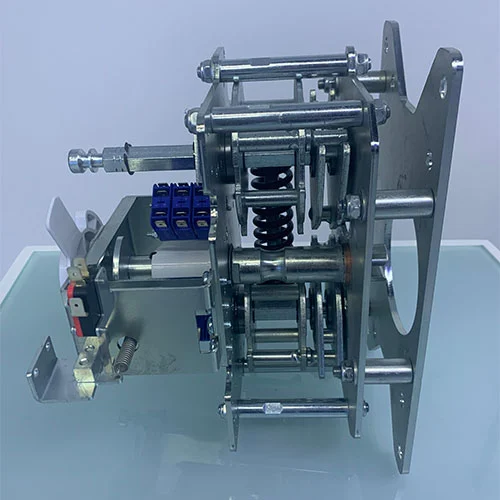

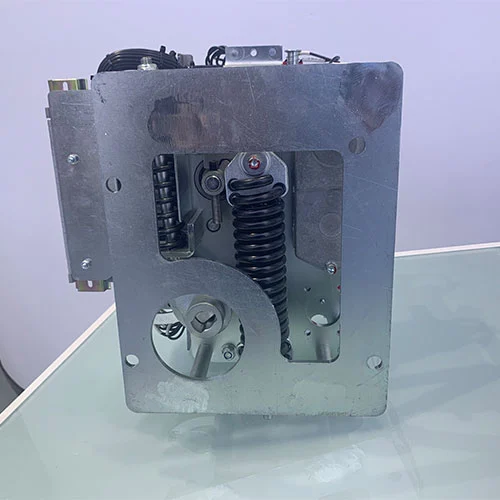

Механизм изоляции выключателя среднего напряжения 22 кВ является основой коммутационной способности RMU. Это устройство с предварительно накопленной энергией, предназначенное для выполнения тяжелых задач по включению и отключению электрического тока как в условиях нормальной нагрузки, так и в условиях неисправности. В описанном механизме для работы используется отдельная система с двумя пружинами:

Закрывающий механизм:Закрытие осуществляется за счет пружины растяжения. В процессе зарядки эта пружина будет растянута. Как только команда будет получена, пружина выйдет за пределы своей центральной точки и быстро сожмется, прижимая движущуюся точку контакта к тесному контакту. Это «суперцентральное» действие обеспечивает быструю и стабильную скорость закрывания, не зависящую от скорости работы оператора.

Механизм открытия:И наоборот, действие открытия (или срабатывания) осуществляется за счет пружины сжатия. Когда автоматический выключатель замкнут, он одновременно сжимает и отпускает пружину, сохраняя энергию, необходимую для последующего отключения цепи. при подаче сигнала отключения пружина освобождается, в результате чего контакты разъединяются с высокой скоростью, тем самым безопасно гася дугу.

Эта конструкция по своей сути поддерживает функции повторного включения — важнейшую функцию для управления переходными неисправностями — и может похвастаться замечательным механическим сроком службы, часто превышающим 10 000 операций, что подчеркивает ее надежность.

Что такое механизм изоляции?

Пока автоматический выключатель прерывает ток, изолирующий механизм (или разъединитель) обеспечивает видимый и проверяемый разрыв в цепи для обеспечения безопасности во время технического обслуживания. В распределительном устройстве RMU механизм изоляции работает вместе с механизмом автоматического выключателя. Эти два рабочих механизма механически заблокированы для предотвращения небезопасных последовательностей операций. Как правило, система блокировки гарантирует, что изолятор не может быть разомкнут под нагрузкой или что автоматический выключатель не может быть включен, если изолятор не находится в правильном положении. В сочетании этот узел гарантирует эксплуатационную безопасность, физически отделяя цепь от источника для защиты персонала, работающего ниже по потоку.

Каковы особенности нашей продукции?

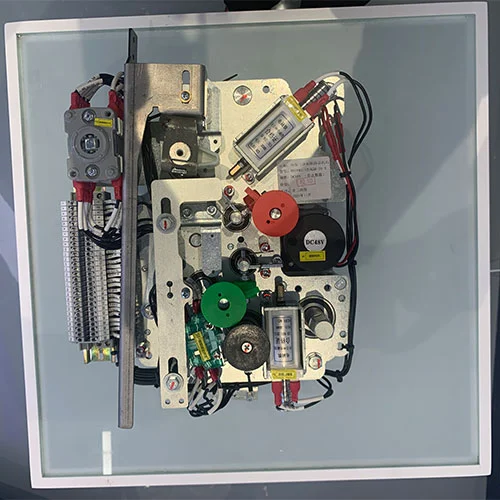

Примечательной особенностью этого рабочего механизма является его конструкция с разделенными кнопками. Во многих промышленных условиях пыль и случайное срабатывание являются основными проблемами. Чтобы избежать этого, интерфейс управления разделен:

Настоящие механические кнопки расположены на самом корпусе механизма.

Кнопка управления расширением установлена ​​на внешней панели корпуса RMU и оснащена пыленепроницаемой и защищенной от неправильной эксплуатации крышкой. В этой ситуации операторы могут взаимодействовать с устройством снаружи, не подвергая чувствительные внутренние компоненты воздействию загрязняющих веществ, а защитная крышка предотвращает случайное прикосновение и запускает работу устройства.

Инструкции по эксплуатации

Механизм изоляции выключателя среднего напряжения 22 кВ поддерживает ручное и электрическое управление, поэтому он удобен для установки, тестирования и нормального обслуживания.

А. Зарядка (накопитель энергии)

Ручная зарядка:Вставьте специальную ручку управления в гнездо для зарядки, расположенное в правой нижней части механизма. При этом оператор поворачивает ручку по часовой стрелке до тех пор, пока не услышит слышимый «щелчок». Это указывает на то, что закрывающая пружина полностью взведена, а механический индикатор подтверждает состояние накопленной энергии.

Электрическая зарядка:Когда на устройство подается вспомогательное питание, внутренний двигатель автоматически активируется. Он приводит в движение механизм взведения пружины. После завершения зарядки микропереключатель отключает питание двигателя, поддерживая подачу энергии для подачи команды на закрытие. Прежде чем полагаться на электрическую работу, очень важно убедиться в правильности вторичной проводки.

Б. Операция закрытия

Ручное закрытие:Оператор нажимает зеленую кнопку. Это действие мгновенно освобождает взведенную замыкающую пружину, заставляя автоматический выключатель замкнуть главную цепь.

Электрическое закрытие:когда замыкающая катушка соленоида является соленоидом. Плунжер соленоида переместится, механически освобождая пружинную защелку. когда накопленная энергия будет высвобождена, замкните автоматический выключатель. После замыкания механизм автоматически повторно сжимает отключающую пружину (сохраняя энергию для следующего срабатывания) и активирует блокировки, чтобы предотвратить подачу второй команды на замыкание, пока выключатель уже включен.

C. Операция открытия

Ручное открытие:Нажмите красную кнопку. При этом освобождается ранее сжатая отключающая пружина, в результате чего автоматический выключатель срабатывает и прерывает подачу тока.

Электрическое открытие:Подайте питание на катушку независимого расцепителя (размыкания). Магнитная сила освобождает открывающуюся пружинную защелку, позволяя пружине расшириться и мгновенно разъединить контакты.

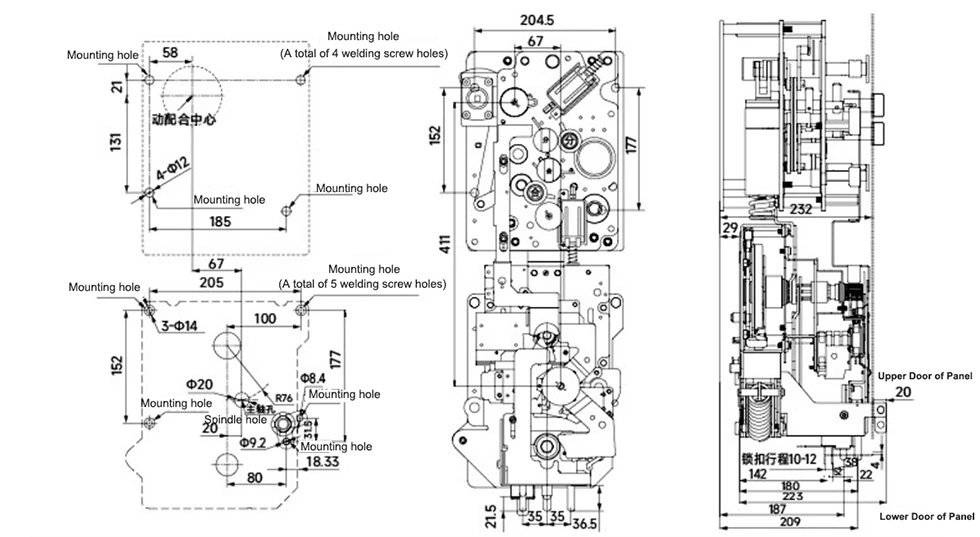

Внешний вид и размеры

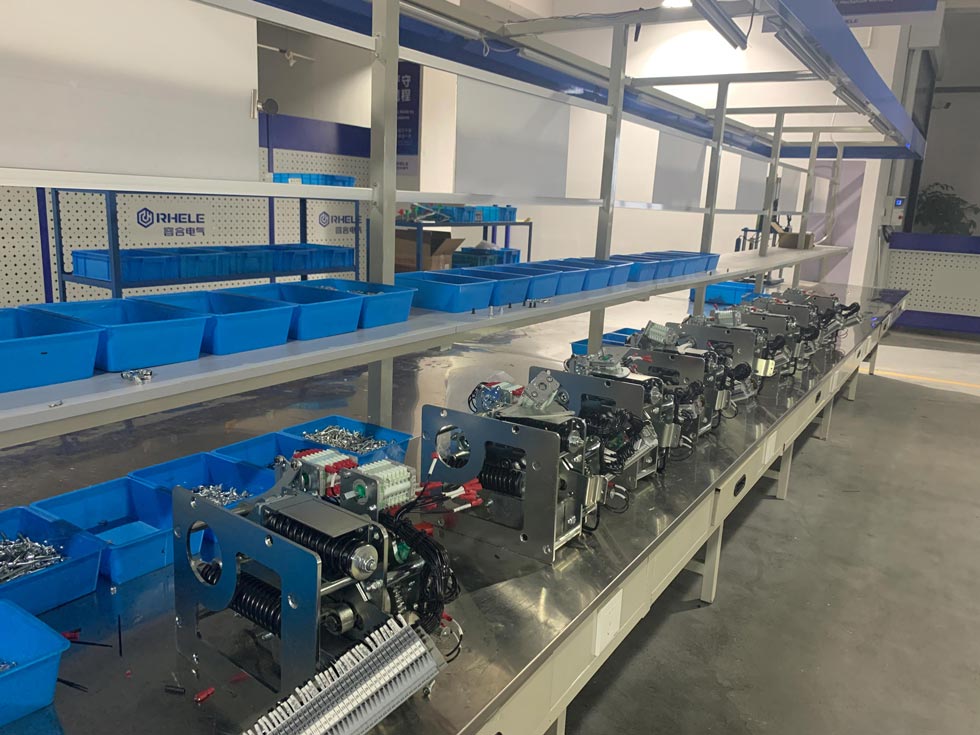

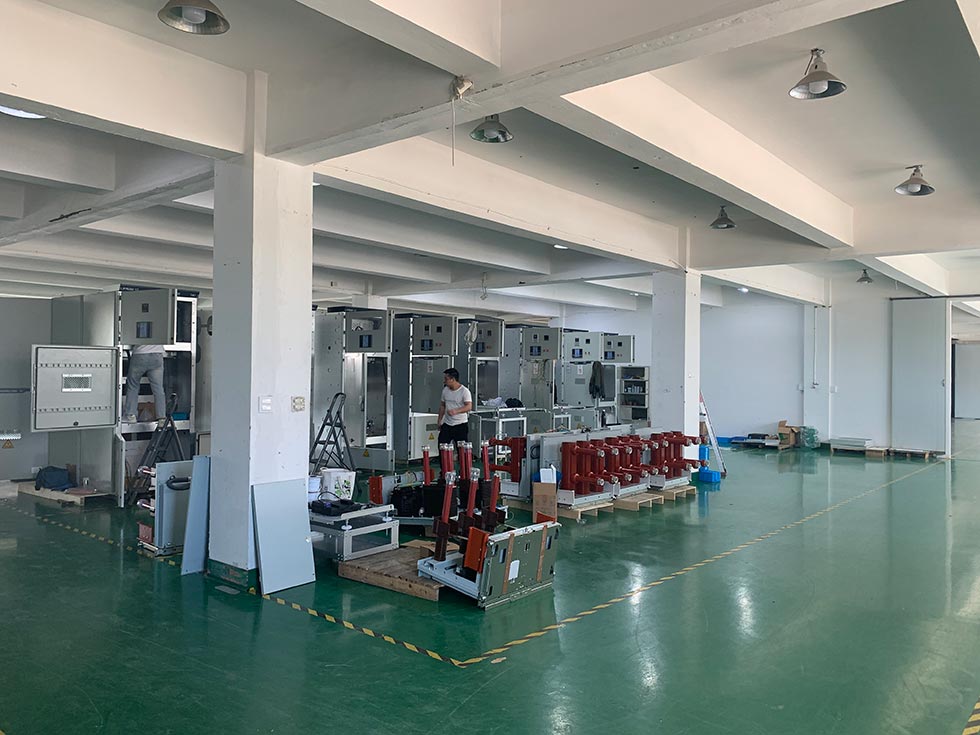

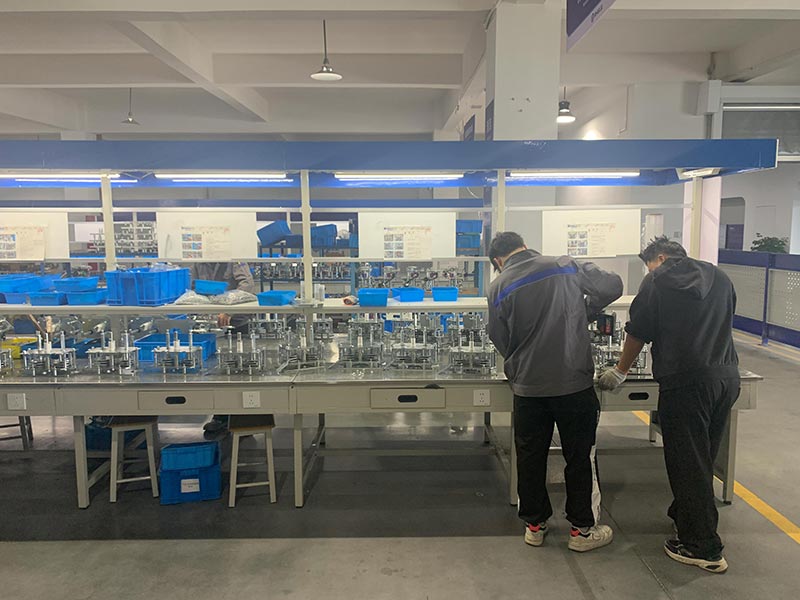

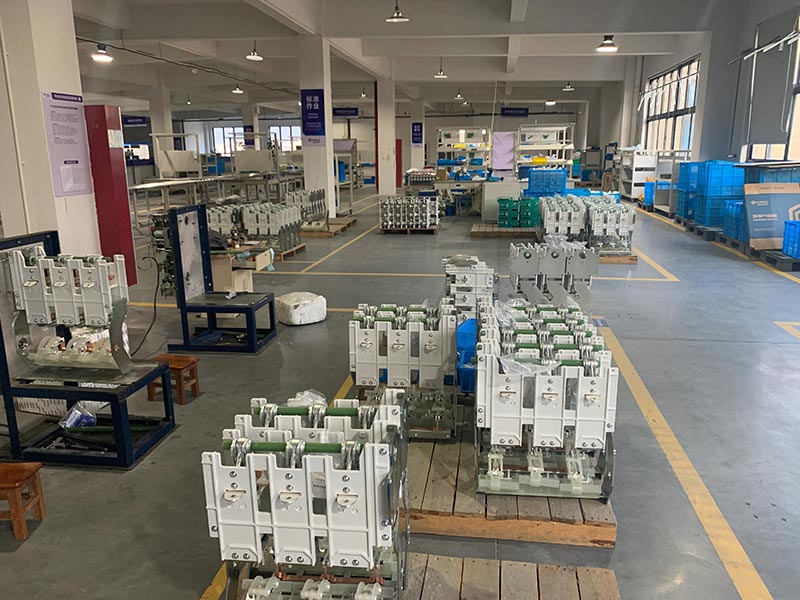

Выставка продуктов
