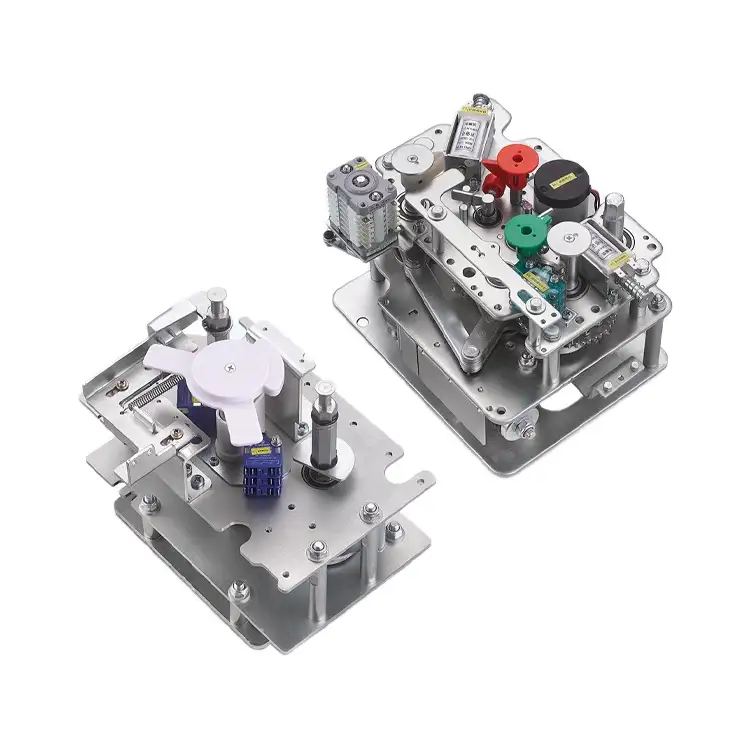

Автоматический выключатель VCB среднего напряжения 11 кВ с изолирующим механизмом

Автоматический выключатель VCB среднего напряжения 11 кВ с изолирующим механизмом играет очень важную роль в защите и управлении системами распределения электроэнергии. В экологически безопасных распределительных устройствах эти рабочие механизмы обычно работают для снижения воздействия на окружающую среду и поддержания хороших характеристик. Рабочий механизм может гарантировать, что автоматические выключатели быстро отключают токи повреждения и надежно переключают операции. В рабочих механизмах автоматического выключателя используются прочные материалы и эффективные методы накопления энергии, которые могут свести к минимуму частоту технического обслуживания и отказов. Многие неисправности выключателя связаны с его рабочим механизмом, что делает важность использования прочного материала и регулярной оценки состояния.

Основные характеристики продукта

Модель и значения

Что такое рабочий механизм?

Приводной механизм представляет собой узел автоматического выключателя или разъединителя, который генерирует, сохраняет и высвобождает механическую энергию для размыкания или замыкания электрических контактов. Этот рабочий механизм состоит из носителя энергии, исполнительной системы и блокировочных устройств, которые предназначены для предотвращения неправильной работы. В зависимости от конструкции и требований к усилию один механизм может обслуживать одну фазу или все три фазы высоковольтной системы. Общие типы включают рабочие механизмы C-tyoe, G-Type, V-типа и F-типа. В экологически чистых панелях и кольцевых основных узлах широко используются пружинные механизмы благодаря своей простоте, надежности и экологичности.

Принцип работы

Приводной механизм является компонентом автоматического выключателя VCB среднего напряжения 11 кВ с изолирующим механизмом. Его функция — генерировать, хранить и высвобождать механическую энергию для размыкания или замыкания электрических контактов. Рабочий механизм состоит из носителя энергии, приводной системы и устройств блокировки для предотвращения неправильной работы. В зависимости от конкретной конструкции и требований к нагрузке один приводной механизм может обслуживать однофазную цепь в высоковольтной системе или одновременно обслуживать все трехфазные цепи.

Общие типы включают рабочие механизмы типа C, типа G, типа V и типа F. В экологически чистых распределительных и кольцевых распределительных устройствах широкое применение получили пружинные приводные механизмы благодаря простоте конструкции, надежности работы и экологичности.

Инструкция по эксплуатации - Автоматический выключатель VCB среднего напряжения 11 кВ с изолирующим механизмом

1. Работа с накоплением энергии

1. Закрепите приводной механизм на шкафу распределительного устройства.

2. Прикрепите специальную ручку к рабочему валу в нижней правой части механизма.

3.Поворачивайте ручку по часовой стрелке до тех пор, пока не услышите характерный щелчок. Это указывает на:
Вал индикатора накопления энергии полностью активировал микропереключатель.
Хранение энергии завершено.

4. Во время работы от электричества механизм автоматически сохраняет энергию при включении питания.

5.После накопления энергии цепь двигателя отключается, сохраняя накопленную энергию до тех пор, пока система не высвободит ее, чтобы замкнуть цепь.

6.Важно: перед началом работы убедитесь, что вторичные цепи правильно подключены и не имеют ошибок.

2. Операция закрытия

Ручное управление:

1. Нажмите зеленую кнопку, чтобы мгновенно высвободить сохраненную энергию закрытия.

2. Механизм приводит в действие контакты выключателя, чтобы полностью замкнуть главную цепь.

Электрическое управление:

1. Подайте питание на катушку соленоида закрытия.

2.Соленоид высвобождает накопленную энергию, замыкая контакты.

3.Во время этого процесса открывающая пружина начинает восстанавливаться.

4. Примечание по технике безопасности: повторное закрытие предотвращается блокировкой, предотвращающей сбои в работе, пока система не будет готова.

3. Операция открытия

Ручное управление:

1. Нажмите красную кнопку, чтобы высвободить сохраненную энергию открытия.

2. Механизм приводит в действие контакты выключателя, размыкая главную цепь.

Электрическое управление:

1. Подайте питание на открывающую электромагнитную катушку.

2.Соленоид мгновенно высвобождает энергию, обеспечивая быстрое размыкание контактов.

3. Приводной механизм надежно завершает размыкание главной цепи.

4. Советы по безопасности и техническому обслуживанию

Эти процедуры обеспечивают безопасное и надежное переключение при сохранении целостности блокировок и автоматического повторного включения.

Рекомендуется регулярное тестирование с использованием стандартных анализаторов автоматических выключателей.

Проверяйте энергоаккумулирующие пружины, блокировки и смазывайте движущиеся части каждые 6–12 месяцев.

Всегда следуйте рекомендациям производителя, чтобы предотвратить сбои в работе или повреждение системы.

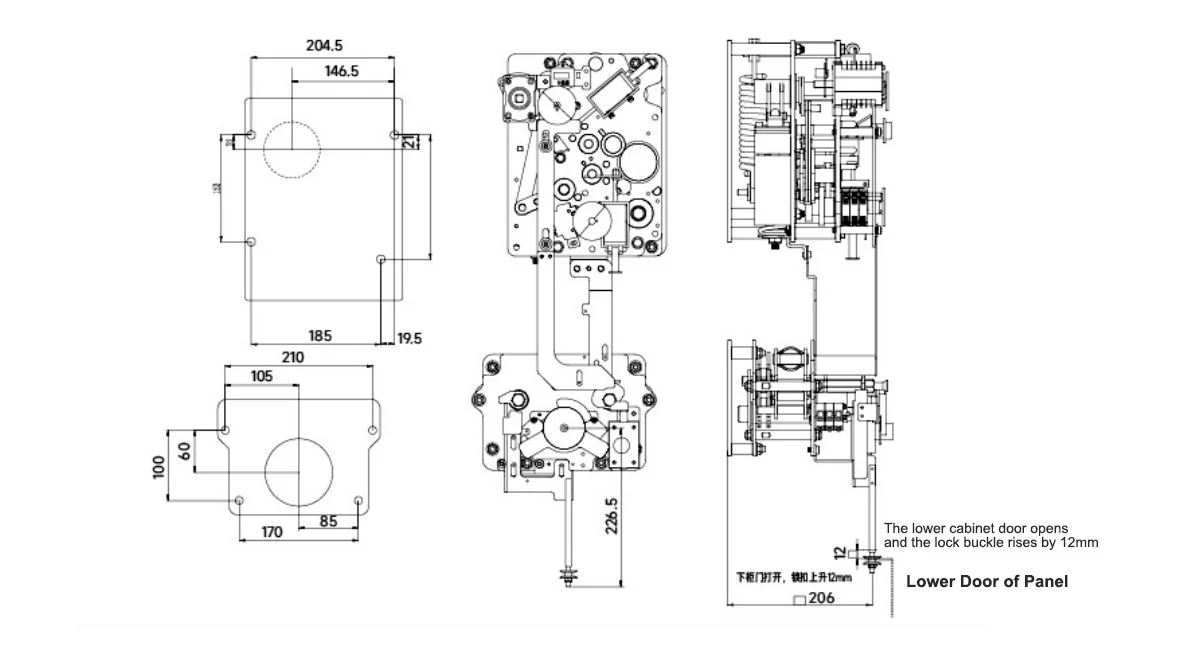

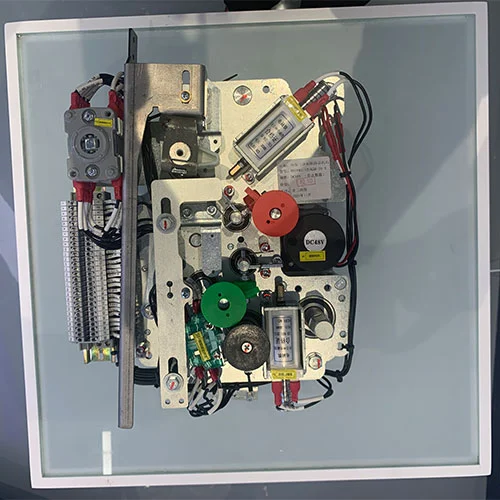

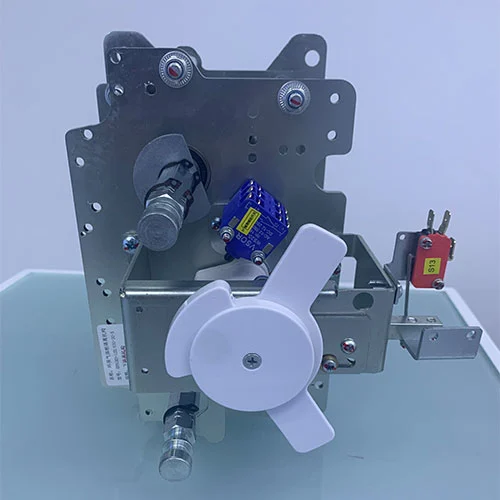

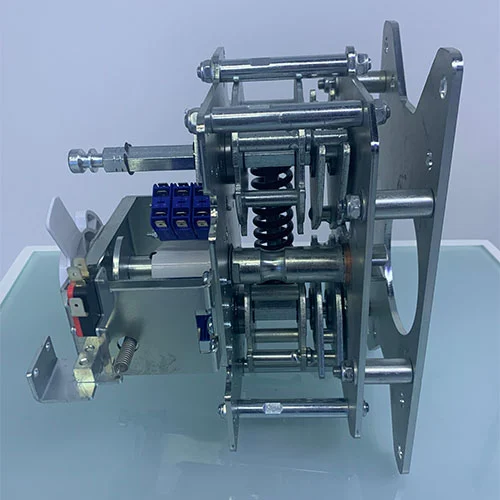

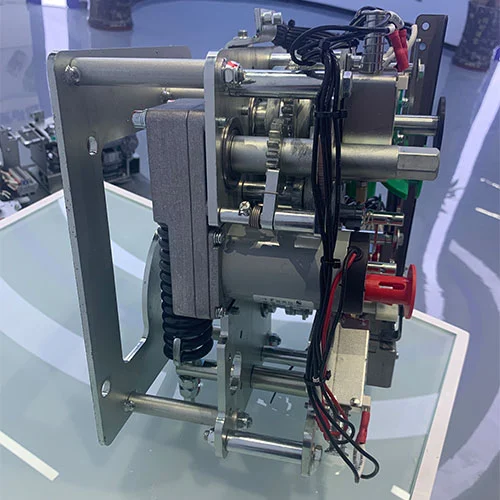

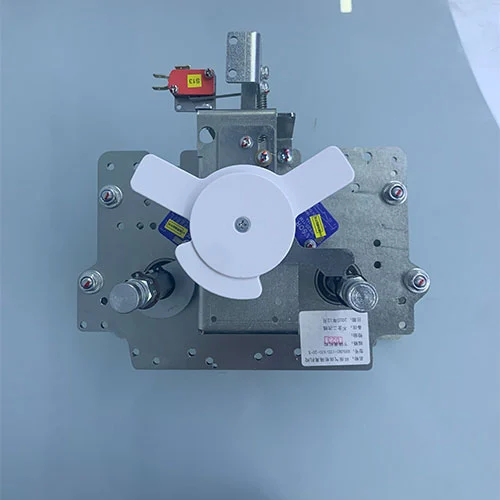

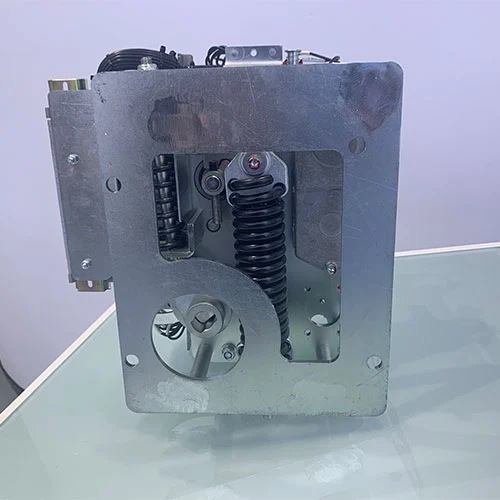

Внешний вид и размеры

Выставка продуктов

Часто задаваемые вопросы

Вопрос 1: Каков механический срок службы автоматического выключателя VCB среднего напряжения 11 кВ с изолирующим механизмом?

A1: При правильном обслуживании механический срок службы может превышать 10 000 циклов.

В2: Можно ли настроить этот продукт?

A2: Да, мы можем предоставлять услуги OEM/ODM в соответствии с конкретными уровнями напряжения или экологическими требованиями.

В3: Подходит ли он для экологически чистого распределительного устройства?

А3: Конечно. Этот продукт широко используется в приложениях, ориентированных на устойчивое развитие, таких как КРУЭ, RMU и распределительные устройства с воздушной изоляцией.

В4: Каким стандартам он соответствует?

А4: ГБ1984-2014 и ГБ/Т1985-2023.

В5: Как часто следует проводить техническое обслуживание?

A5: Техническое обслуживание рекомендуется проводить каждые 6–12 месяцев, включая проверки энергоаккумулятора, проверки блокировки и смазки.

Безопасность и обслуживание

Завод Cotenele обеспечивает комплексную поддержку по тестированию и техническому обслуживанию. Все механизмы проверяются перед отправкой и поставляются с техническим руководством наших заводских инженеров для обеспечения безопасной и надежной работы.
