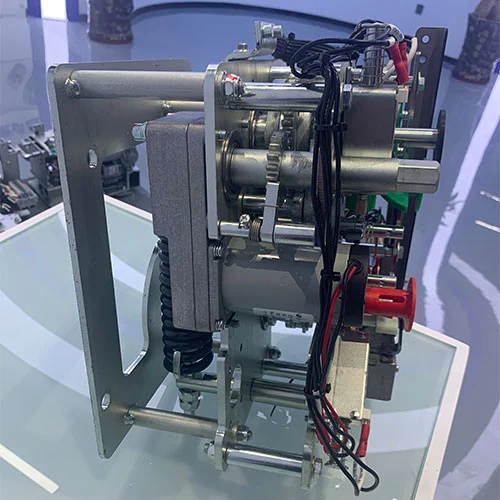

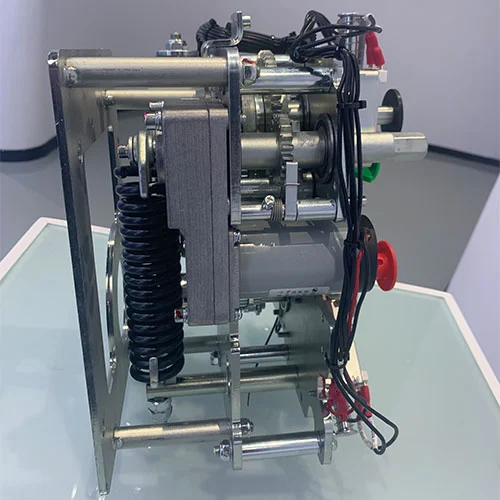

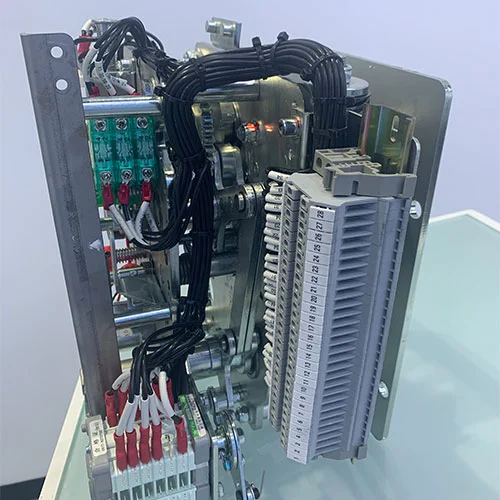

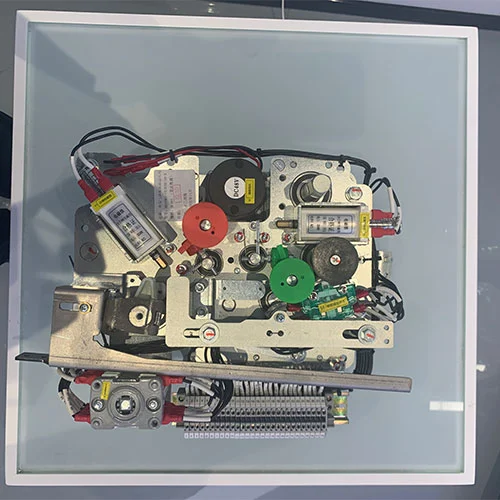

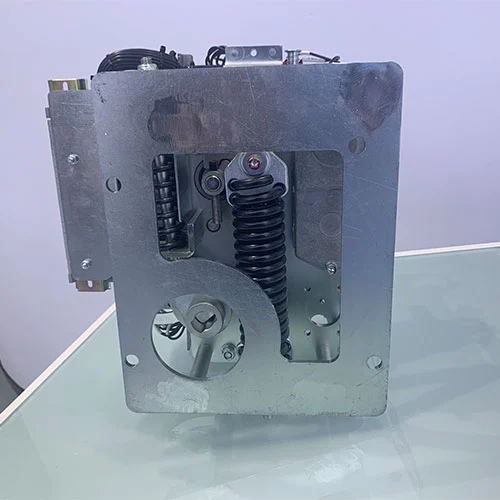

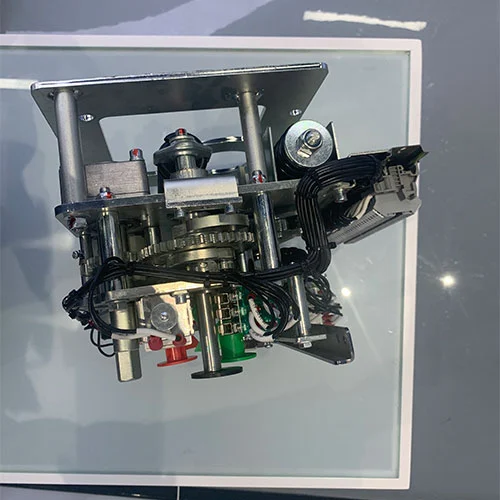

Механизм автоматического выключателя 33 кВ с механизмом изоляции

Механизм автоматического выключателя 33 кВ с рабочим механизмом изолирующего механизма и рабочим механизмом разъединителя составляют основу экологически чистого распределительного устройства среднего напряжения. Этот механизм, разработанный с учетом надежности, эффективности обслуживания и экологической безопасности, обеспечивает надежное прерывание неисправности и изоляцию цепи, избегая при этом вредных парниковых газов, таких как SF₆.

Серия KDSVM-12/630-20-X предлагает пружинное решение для автоматического выключателя и разъединителя с механической блокировкой, обеспечивающее полную и безопасную последовательность операций для приложений среднего напряжения.

Ключевые особенности включают в себя:

Пружинное закрытие и открытие

Механическая блокировка между выключателем и разъединителем

Возможность автоматического повторного включения

Конструкция с разделенными кнопками и пыленепроницаемой защитной крышкой.

Высокий механический срок службы (>10 000 операций)

Соответствие GB1984-2014 и GB/T1985-2023.

Модель продукта

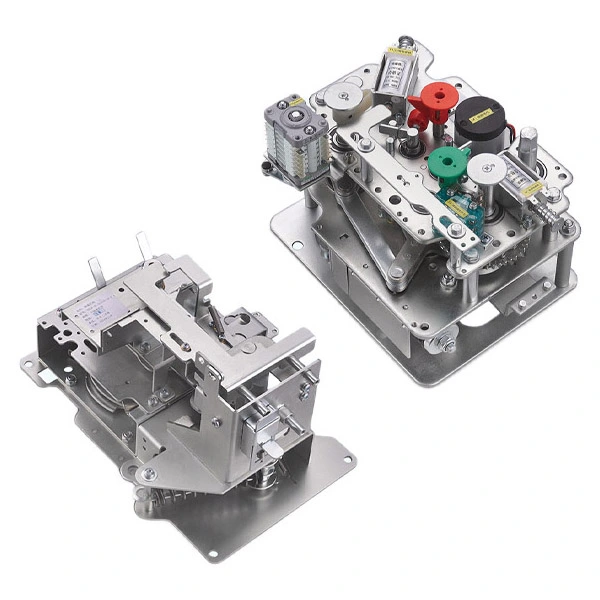

Компоненты рабочего механизма

Механизм автоматического выключателя 33 кВ с изолирующим механизмом нашей компании тщательно разработан, обеспечивая безопасную и надежную работу, одновременно облегчая использование в полевых условиях.

1. Механизм действия вакуумного выключателя.

В автоматическом выключателе используется механический пружинный аккумулятор энергии, обеспечивающий мгновенную независимую работу даже во время перебоев в подаче электроэнергии. Он может быстро отключиться в случае неисправности и быстро закрыться по команде. Использование вакуумного дугогасителя эффективно контролирует дугу, обеспечивая безопасность и стабильность цепи.

Это означает, что даже в чрезвычайных ситуациях ваше электросетевое оборудование и персонал надежно защищены.

2. Механизм действия разъединителя.

Наши выключатели-разъединители имеют ручное или электрическое управление, что позволяет легко создать видимый изолирующий зазор. Конструкция механической блокировки гарантирует, что разъединитель не может работать, если автоматический выключатель не сработал полностью, что предотвращает опасности, вызванные неправильной эксплуатацией.

Мы придаем большое значение безопасности клиентов; поэтому каждый разъединитель проходит строгие испытания, чтобы обеспечить бесперебойную и надежную работу.

Как правильно выполнить операцию?

Наш механизм автоматического выключателя 33 кВ с механизмом изоляции обеспечивает интуитивно понятную и безопасную работу на каждом этапе. Наша продукция как поставщика обеспечивает бесперебойную и эффективную работу в полевых условиях.

1. Работа с накоплением энергии

Наш механизм автоматического выключателя оснащен изолирующим устройством, обеспечивающим надежную установку на панели управления. Просто поверните прилагаемую специальную рукоятку управления до тех пор, пока не услышите звук щелчка, чтобы взвести пружину; концевой выключатель также сработает.

При использовании электрического управления просто подключите источник питания. Устройство автоматически накапливает энергию, и как только двигатель будет полностью заряжен, он отключится, безопасно сохраняя энергию для немедленного замыкания выключателя. Перед началом работы убедитесь, что вся вспомогательная проводка правильно подключена для дополнительного спокойствия.

2. Операция закрытия

Ручное включение: нажмите зеленую кнопку, чтобы мгновенно высвободить накопленную энергию, нажав автоматический выключатель, чтобы замкнуть главную цепь.

Электрическое включение: подача питания на включающую электромагнитную катушку немедленно высвобождает накопленную энергию, вызывая быстрое замыкание автоматического выключателя. Одновременно с этим автоматически восстанавливается открывающая пружина, а блокировка от неправильного срабатывания эффективно предотвращает повторное закрывание, обеспечивая эксплуатационную безопасность.

3. Работа автоматического выключателя

Ручное отключение: нажмите красную кнопку, чтобы высвободить накопленную энергию отключения. Автоматический выключатель быстро отключает главную цепь, обеспечивая безопасность цепи.

Электрическое отключение: Питание подается на катушку соленоида отключения. Электромагнитное устройство высвобождает накопленную энергию, заставляя автоматический выключатель быстро размыкать контакты и безопасно отключать ток.

Часто задаваемые вопросы

Вопрос 1: Как повысить надежность пружинного механизма в VCB?

A1: Пружинная конструкция сохраняет энергию механически, что обеспечивает срабатывание вакуумного выключателя без необходимости использования внешнего источника питания. Этот рабочий механизм может работать чрезвычайно быстро и надежно при возникновении неисправностей. Разница с гидравлическими или пневматическими системами состоит в том, что движущихся частей меньше и нет необходимости в доливке жидкости, а механическая износостойкость очень высока и требует минимального обслуживания.

Вопрос 2: Можно ли использовать механизм разъединителя, пока цепь находится под напряжением?

A2: Нет, абсолютно не могу. Наиболее важной функцией безопасности комбинации механизмов управления является механическая блокировка. Механизм разъединителя физически заблокирован, если вакуумный выключатель не разомкнут полностью. Этот механизм блокировки предотвращает любые попытки размыкания разъединителя под нагрузкой, которые могут поставить под угрозу безопасность обслуживающего персонала.

В3: Каким стандартам соответствуют механизмы автоматического выключателя 33 кВ с изолирующими механизмами?

A3: Эти механизмы разработаны и протестированы в соответствии с международными стандартами для высоковольтного оборудования. Обычно сюда входят такие стандарты, как GB1984 и GB/T 1985, которые соответствуют более широким спецификациям IEC, обеспечивая безопасность, производительность и надежность.

В4: Можно ли использовать вакуумный выключатель при потере питания управления?

A4: Да, конечно. Пружинное управление может быть полностью ручным. Пружины можно взводить вручную с помощью ручки, а вакуумный выключатель можно размыкать или замыкать с помощью ручных кнопок. Выключателем-разъединителем также можно управлять вручную. Это может обеспечить функциональность в случае необходимости установки, обслуживания или отключения электроэнергии.

Вопрос 5: Как механизм VCB и механизм разъединителя интегрированы в распределительное устройство?

A5: Они спроектированы как скоординированная сборка. Приводной механизм VCB установлен для управления вакуумным выключателем, а механизм разъединителя установлен на его изолирующей панели. Они связаны через механическую систему блокировки, часто с использованием стержней и защелок, которая обеспечивает правильную последовательность действий, при которой выключатель должен размыкаться, прежде чем разъединитель сможет двигаться, непосредственно внутри оборудования, обеспечивая безопасность.
