Выключатель нагрузки среднего напряжения для внутреннего использования, 33 кВ

В системе распределения электроэнергии нам нужны не только надежность и безопасность, но и ответственность за окружающую среду. Внутренний выключатель нагрузки среднего напряжения 33 кВ является очень важным компонентом в этой области, особенно для экологически чистых распределительных устройств. Эти выключатели нагрузки используются для эффективного и безопасного прерывания цепи в системах среднего напряжения, они очень важны для управления питанием и защиты. Эти выключатели нагрузки оснащены передовыми, экологически безопасными технологиями гашения дуги и обладают компактными и долговечными характеристиками. Сегодня выключатели нагрузки широко используются для устойчивого управления электропитанием в промышленных, коммерческих и коммунальных приложениях, что соответствует глобальным тенденциям зеленой электрической инфраструктуры.

Модель продукта

Что такое выключатель нагрузки?

Внутренний выключатель нагрузки среднего напряжения на нагрузку 33 кВ представляет собой электрическое коммутационное устройство, которое обычно используется для включения, переноса и отключения тока в нормальных условиях цепи. Наиболее важным моментом является то, что он также может проводить ток в течение определенной продолжительности в аномальных условиях, таких как короткие замыкания, часто в сочетании с использованием предохранителей. Основная функция выключателя нагрузки — безопасно изолировать и обесточивать участки сети среднего напряжения для технического обслуживания или изменения конфигурации. В отличие от автоматических выключателей, которые используются для отключения высоких токов повреждения, LBS используется для надежного прерывания токов нагрузки (нормальный рабочий ток). Выключатель нагрузки является важным компонентом кольцевых главных блоков (RMU) и закрытых распределительных устройств системы распределения электроэнергии, который может обеспечить эксплуатационную гибкость и защиту.

Какова классификация выключателей нагрузки?

Выключатели нагрузки обычно классифицируются в зависимости от среды, используемой для изоляции и гашения дуги:

Вакуумный выключатель нагрузки: изоляцией и средой гашения дуги является вакуумная среда. При размыкании контактов дуга быстро гаснет. Этот тип изоляционной и дугогасительной среды обеспечивает превосходные характеристики гашения дуги, а эти выключатели нагрузки обладают высокой механической прочностью, минимальными требованиями к обслуживанию и экологически безопасными.

Выключатель нагрузки элегаз: изоляцией и средой гашения дуги этого типа выключателя нагрузки является газ гексафторид серы (SF6). Газ SF6 обладает высокой диэлектрической прочностью, что подходит для очень компактной конструкции, и выключатели нагрузки этого типа имеют большие преимущества в приложениях с высоким напряжением. Выключатель нагрузки SF6 имеет герметичную конструкцию, позволяющую свести к минимуму обращение с газом.

Воздушный выключатель нагрузки: Воздушный выключатель нагрузки использует окружающий воздух в качестве изолирующей среды и среды для гашения дуги. Обычно этот тип выключателя нагрузки оснащен пружинным механизмом для быстрого растяжения и охлаждения дуги. Эта изоляционная и дугогасительная среда является прочной, экономичной и надежной и подходит для обычных компактных закрытых распределительных устройств.

Выбор типа выключателя нагрузки зависит от уровня напряжения, требуемой отключающей способности, экологических требований и ограничений по пространству внутри распределительного устройства.

Область применения вакуумных выключателей

Технические параметры

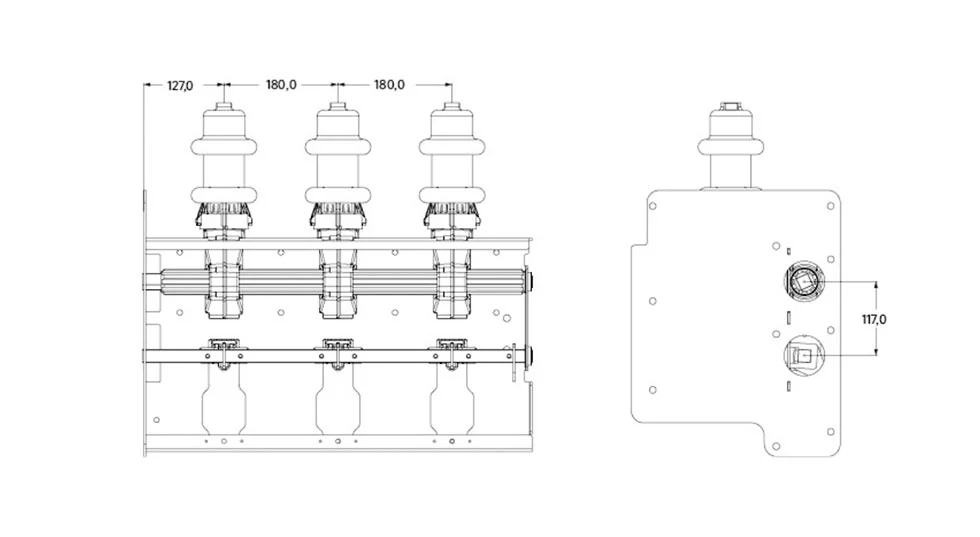

Внешний вид и размеры

Приложения

Внутренний выключатель нагрузки среднего напряжения 33 кВ подходит для широкого спектра отраслей и применений, предоставляя клиентам безопасные, надежные и удобные решения по управлению питанием:

1.Промышленные и производственные предприятия

Этот выключатель нагрузки обычно используется для безопасной изоляции фидеров электрооборудования, трансформаторов и конденсаторных батарей, а также для обеспечения непрерывности работы и безопасности персонала при обслуживании электрооборудования.

2.Торговые комплексы и критически важные здания.

В больницах, центрах обработки данных и крупных офисах они обеспечивают безопасную сегментацию электропитания для бесперебойного питания и простого управления цепями.

3.Коммунальные и распределительные сети

Они являются основным компонентом внутренних подстанций и RMU, обеспечивая безопасную конфигурацию сети, изоляцию неисправностей и защиту распределительных трансформаторов.

4.Установки возобновляемой энергетики

Для управления и изоляции цепей солнечных фотоэлектрических ферм, соединений ветряных турбин и распределительных устройств систем хранения энергии.

5.Общественная инфраструктура

Выключатели нагрузки обычно используются для надежной и безопасной системы распределения электроэнергии в тяговых электростанциях железных дорог, терминалах аэропортов и подземных сооружениях.

Характеристики продукта

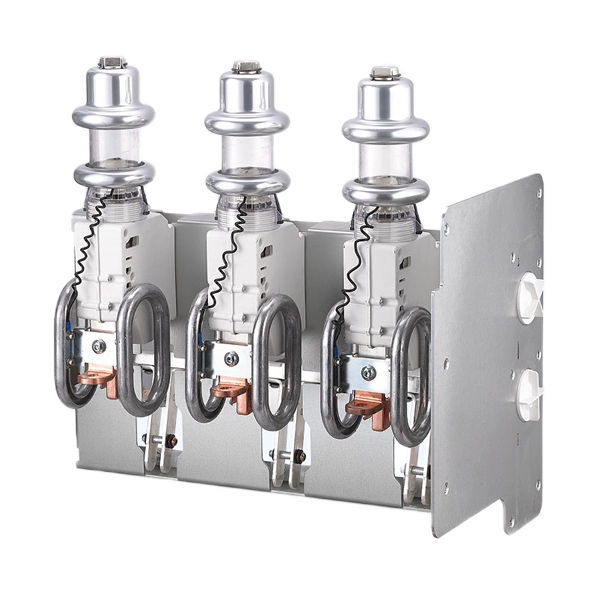

Внутренний выключатель нагрузки среднего напряжения серии KDK-40.5D/630-20 на 33 кВ для экологически чистого распределительного устройства производства Contenele имеет следующие ключевые особенности:

1. Повышенная безопасность

В этом выключателе нагрузки используется высокоэффективная технология гашения дуги и надежная система механической блокировки. Некоторые модели также оснащены дополнительным заземляющим выключателем, обеспечивающим максимальную защиту вашего персонала и оборудования, а также более безопасную работу на объекте.

2. Экологически чистый дизайн.

В выключателях нагрузки Contenele используются вакуумные технологии или герметичные элегазовые элементы, что эффективно снижает воздействие на окружающую среду. Они также используют экологически чистые материалы, воплощая концепцию экологически чистого распределения энергии.

3. Компактная структура

Компактный размер переключателя позволяет эффективно интегрировать его в различные панели распределительных устройств, экономя пространство и упрощая установку и обслуживание.

4. Гибкая работа

Независимо от того, требуется ли вам ручное, электрическое или пневматическое управление, наши выключатели нагрузки предлагают различные решения для автоматического управления, которые можно адаптировать к различным сценариям применения.

5. Высокая долговечность и низкие эксплуатационные расходы.

Переключатель имеет прецизионную конструкцию, высококачественные контакты и механическую конструкцию, отличается длительным электрическим и механическим сроком службы и требует минимального ежедневного обслуживания, что экономит время и затраты клиентов.

6. Интегрированные функции

Обычно его можно комбинировать с защитными предохранителями для прерывания токов повреждения, а также с датчиками для мониторинга и интеллектуального управления сетью, что повышает надежность системы.

7. Сертификация международных стандартов

Внутренний выключатель нагрузки среднего напряжения 33 кВ изготовлен и протестирован в соответствии с основными международными стандартами (такими как IEC и IEEE) для обеспечения безопасности и совместимости на мировом рынке.

Часто задаваемые вопросы

Вопрос 1: В чем основная разница между выключателем нагрузки и автоматическим выключателем?

A: Основная функция выключателя нагрузки – прерывание нормальных токов нагрузки и обеспечение безопасной изоляции. Обычно он не используется для самостоятельного отключения высоких токов короткого замыкания (для этого требуются резервные предохранители). Автоматический выключатель обычно используется для автоматического отключения как нагрузки, так и токов повреждения большой величины.

Вопрос 2: Что более экологично: вакуум или SF6 LBS?

О: Вакуумные выключатели, как правило, более экологичны, поскольку не содержат элегаз. и вакуум постоянно запечатан. Элегазовые выключатели нагрузки используют минимальное количество газа в герметичных устройствах с длительным сроком службы, но вакуумный выключатель остается предпочтительным выбором для наиболее экологически сознательных применений.

Вопрос 3: Можно ли использовать внутренний выключатель нагрузки среднего напряжения 33 кВ для защиты трансформатора?

О: Да. Выключатель нагрузки обычно используется в качестве основного изолирующего устройства распределительного трансформатора. В сочетании с высоковольтными предохранителями соответствующего номинала (образующими комбинацию «выключатель-предохранитель») выключатель нагрузки может обеспечить полную защиту трансформатора от перегрузки и короткого замыкания.

Вопрос 4. Почему стоит выбрать LBS с электроприводом вместо ручного?

A: Моторизованное (электрическое) управление выключателями нагрузки может осуществляться дистанционно, а выключатель нагрузки может быть интегрирован в системы SCADA, интеллектуальные сети или управляться с безопасного расстояния. Таким образом, эта ситуация может повысить эксплуатационную гибкость, безопасность и поддержку функций автоматизации выключателя нагрузки.

Вопрос 5: Как часто внутренний выключатель нагрузки требует технического обслуживания?

Ответ: Современные агрегаты LBS герметичного типа (особенно вакуумные и герметичные элегазовые) характеризуются очень длительными интервалами обслуживания при минимальном обслуживании. Первичное техническое обслуживание обычно включает визуальный осмотр, проверку механической работы и проверку износа контактов, часто в течение нескольких лет при нормальных условиях эксплуатации.

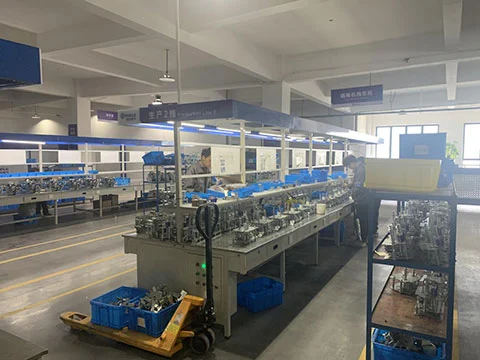

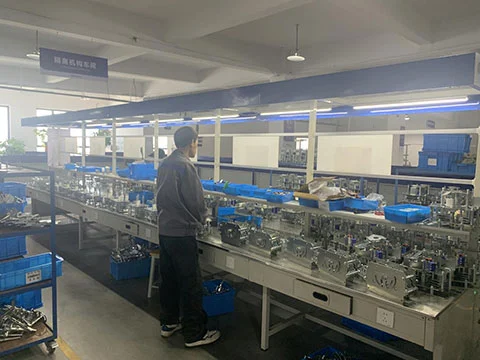

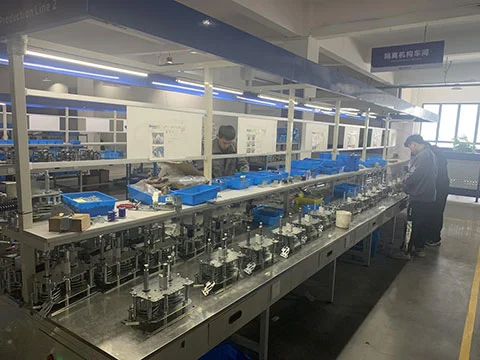

Заводская мастерская

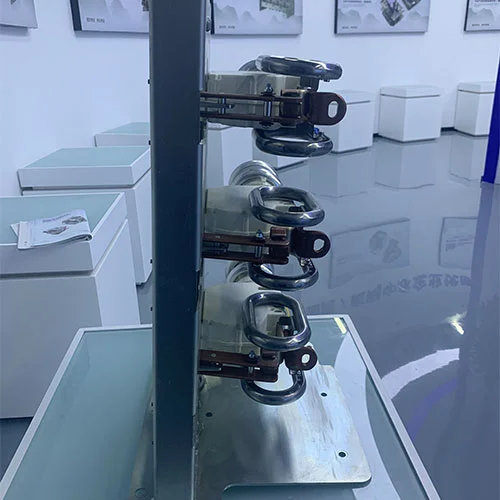

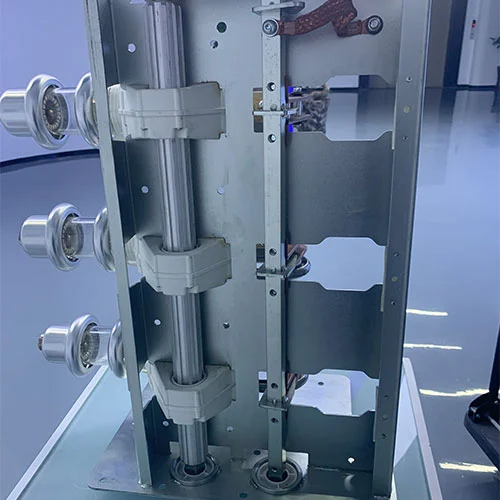

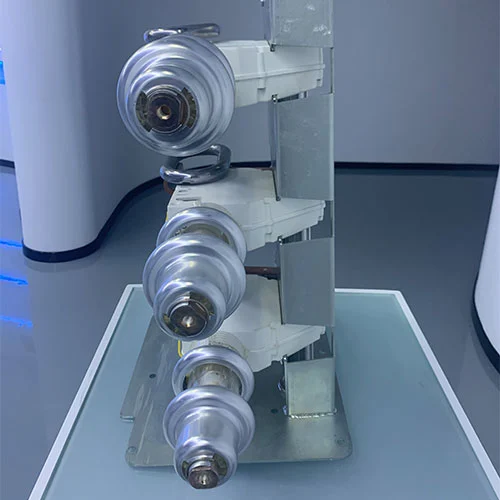

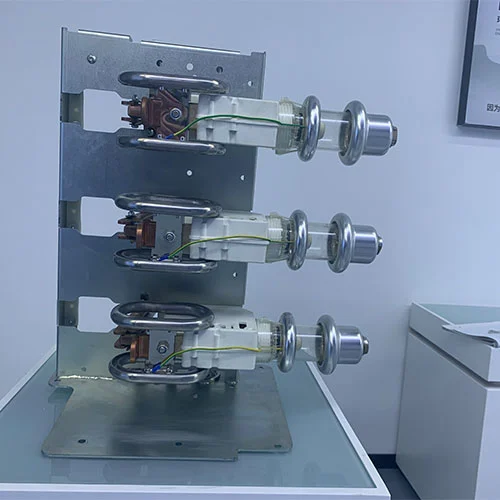

Выставка продуктов
