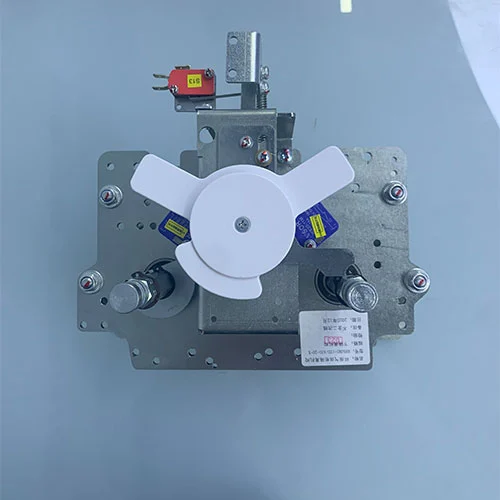

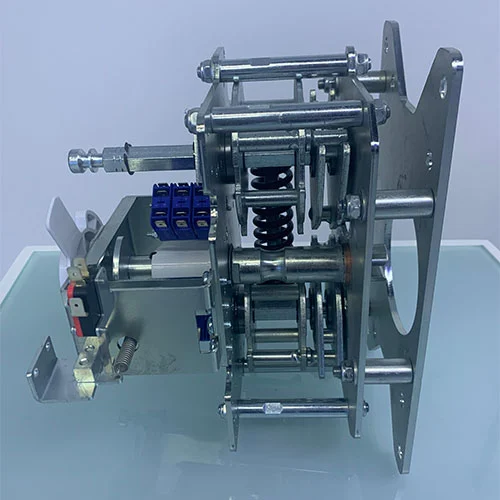

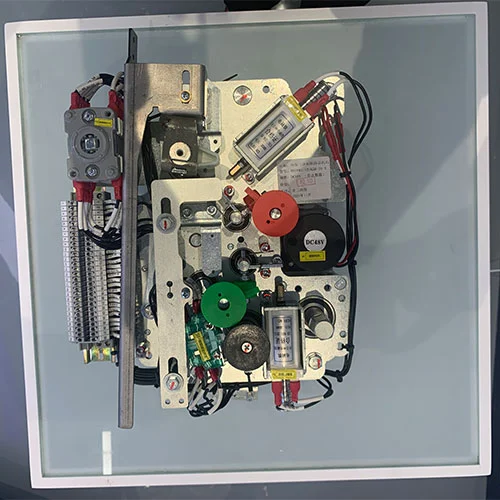

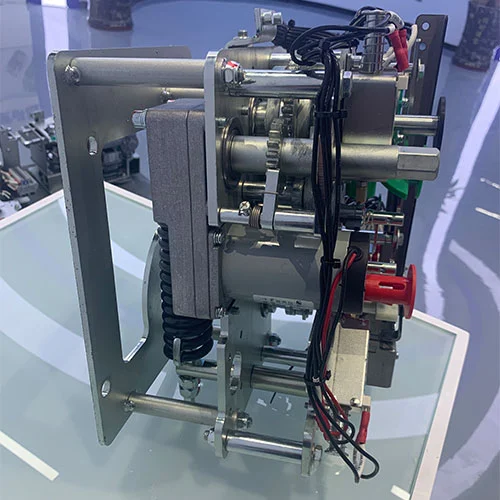

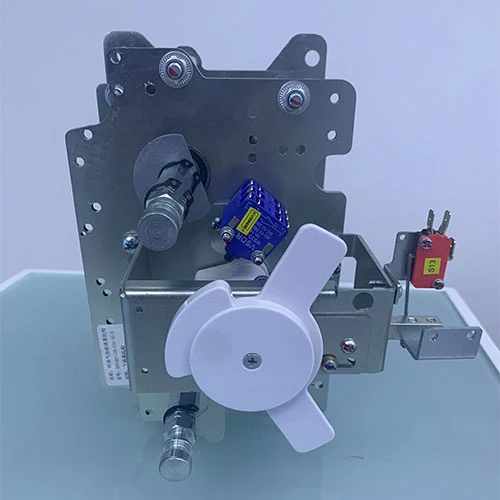

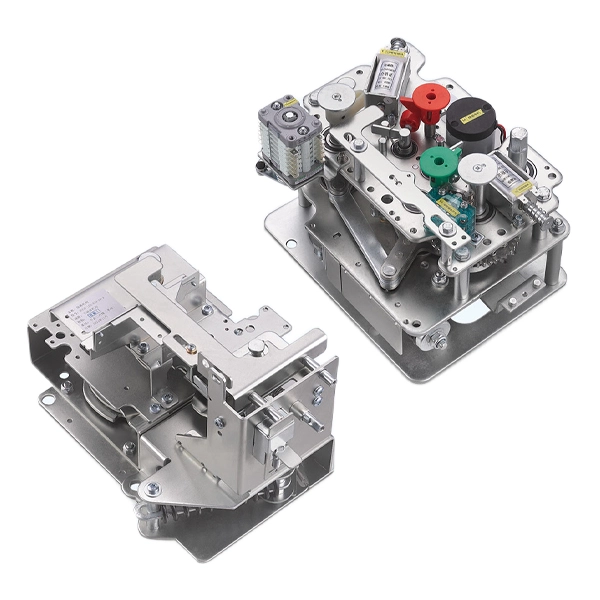

Электрический рабочий механизм 11 кВ для разъединителя выключателя

Электрический рабочий механизм 11 кВ для разъединителя автоматического выключателя представляет собой комбинированную систему привода, используемую в распределительных устройствах среднего напряжения для управления как:

Переключение автоматического выключателя (отключение нагрузки и неисправности)

Работа разъединителя (безопасная видимая изоляция)

Он действует как основной исполнительный блок распределительного устройства, обеспечивая точные, безопасные и скоординированные операции переключения.

Приложение

Электрический рабочий механизм 11 кВ для разъединителя выключателя широко используется в:

Электрораспределительные сети

Кольцевые основные блоки (RMU)

Распределительное устройство с элегазовой изоляцией (КРУЭ/К-КРУЭ)

Проекты ветровой и солнечной энергетики

Системы железных дорог и метро

Промышленные и горнодобывающие энергетические системы

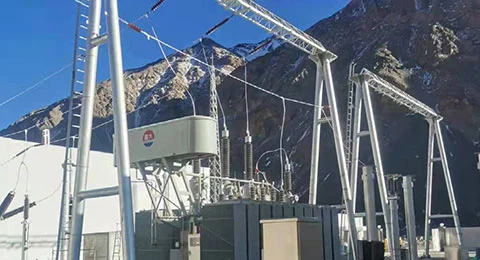

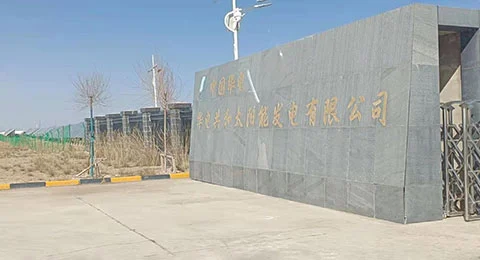

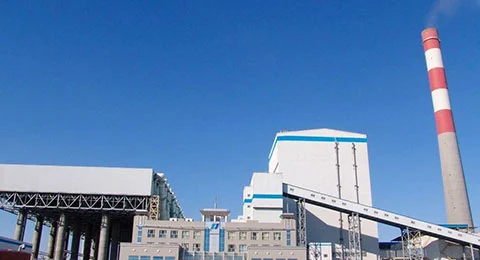

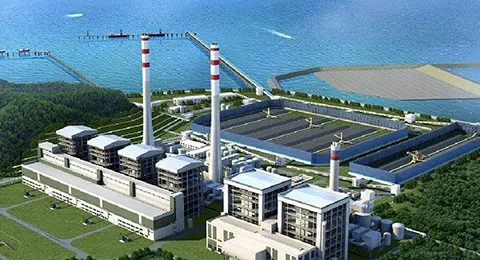

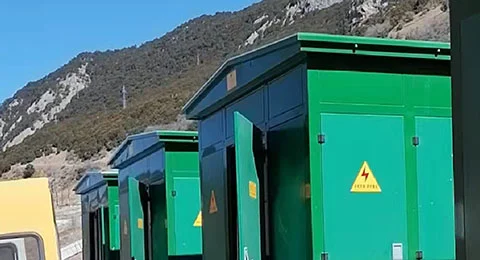

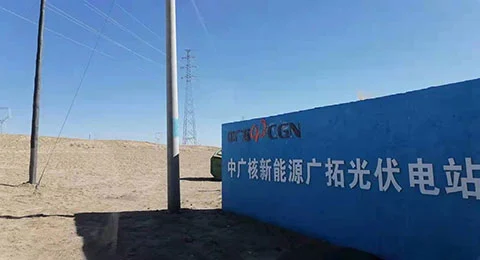

Кейсы проекта

Механизмы Котенеле применялись в:

Проекты подстанций 110 кВ

Проект морской ветроэнергетики CR Power

Фотоэлектрическая база Цинхай мощностью 1600 МВт

Энергетическая система Сычуань-Тибетской железной дороги

Расширение подстанции 110 кВ в Таджикистане

Модель и значение

Что такое механизм управления выключателем?

Приводной механизм выключателя — это механическая система управления, которая используется для размыкания и замыкания контактов выключателя путем создания, сохранения и высвобождения энергии. Основная функция этого рабочего механизма — обеспечить быстрое реагирование на электрические неисправности, такие как короткие замыкания и перегрузки по току, быстро изолируя затронутые участки для предотвращения повреждения системы.

Приводные механизмы всегда должны быть способны отключить выключатель, независимо от внешних условий. В зависимости от требований к усилию выключатели могут иметь либо отдельные механизмы для каждой фазы, либо один механизм, работающий на всех трех фазах одновременно. Механизм состоит из трех основных подсистем: носителя энергии, исполнительной цепи и систем блокировки.

Существует несколько различных механизмов действия.

В пружинном механизме используются пружины для хранения механической энергии. Обычно электродвигатель взводит замыкающую пружину, которая в сжатом состоянии фиксируется запорным механизмом. Как только будет получен сигнал на замыкание, защелка откроется, позволяя пружине заставить контакты замыкаться, одновременно взводя расцепляющую пружину. Закрывающая пружина снова быстро восстановится для последующих операций.

Гидравлическое устройство использует сжатый газ для направления потока масла и привода шатуна, соединенного с автоматическим выключателем. В пневматических системах в качестве источника энергии используется сжатый воздух, а в магнитных устройствах используются электромагнитные катушки или электромагниты, напряжение которых увеличивается с увеличением тока. Некоторые конструкции сочетают электромагнитную силу с пружиной.

Исследование автоматических выключателей, проведенное CIGRE в 2005 году, подчеркнуло решающую важность рабочих устройств: оно показало, что 70% отказов компонентов были связаны с рабочими устройствами, и более 50% серьезных отказов автоматических выключателей также были вызваны этим.

Что такое механизм работы разъединителя?

Разъединитель (также известный как разъединитель) является основным компонентом кольцевого главного блока среднего напряжения. Этот тип выключателя может обеспечить видимую изоляцию электрических цепей в целях технического обслуживания и безопасности. Разъединители отличаются от автоматических выключателей, разъединители не предназначены для прерывания токов нагрузки или токов повреждения, а срабатывают, когда цепь уже обесточена.

Приводные механизмы разъединителя преобразуют ручной или моторизованный ввод в точное механическое движение, необходимое для размыкания или замыкания главных контактов. Основными особенностями этих механизмов срабатывания разъединителей являются меньшие скорости срабатывания, чем у механизмов срабатывания выключателей, и обеспечение видимого положения контакта.

Современные механизмы разъединителя часто включают в себя

Многоходовая кинематика:Во многих конструкциях используются сложные движения, при которых основное лезвие сначала опускается в горизонтальное положение, а затем вращается, чтобы оказать контактное давление как на концах шарнира, так и на концах губок. Такая конструкция контактов с обратным контуром выдерживает высокие токи короткого замыкания.

Независимое ручное управление:Усовершенствованные механизмы позволяют выполнять ручное управление как спереди, так и сбоку, не требуя дополнительного оборудования. Конструкция кулачковых колес с противоположными выступами обеспечивает плавную работу независимо от скорости оператора, обеспечивая стабильные механические характеристики.

Индикация положения:Вспомогательные контакты внутри приводного механизма обеспечивают дистанционную индикацию положения, необходимую для современных систем диспетчерского управления.

Механизмы разъединителя могут быть сконфигурированы для однополюсной или трехполюсной работы с соединительными стержнями, соединяющими полюса при использовании одного привода. На раме, обычно изготовленной из горячеоцинкованной стали, закреплены изоляторы и вращающиеся элементы, что обеспечивает длительный срок службы.

Особенности комбинированных механизмов автоматического выключателя и разъединителя

В современных распределительных сетях распространенной технологией является сочетание приводных механизмов автоматического выключателя и разъединителя для RMU среднего напряжения и экологически чистого распределительного устройства. Электрический рабочий механизм 11 кВ для разъединителя выключателя для экологически чистого распределительного устройства производства Cotenele имеет несколько отличительных особенностей:

Интегрированные кинематические последовательности:Комбинированные механизмы координируют время между срабатыванием выключателя и движением разъединителя. Во время размыкания контакты разъединителя размыкаются после завершения прерывания дуги, а при замыкании проверяют правильность выравнивания перед замыканием главного контакта.

Компактная механическая блокировка:Интегрированные конструкции включают встроенные блокировки, которые предотвращают неправильную последовательность операций. Например, механизм может препятствовать работе разъединителя, пока в выключателе протекает ток, или блокировать повторное включение до тех пор, пока изоляция не будет завершена. Это удовлетворяет требованиям «пяти мер профилактики» для систем распределения.

Пружинный накопитель энергии:Во многих комбинированных механизмах используются пружины растяжения, действующие в центральных точках для управления закрыванием, а пружины сжатия управляют энергией открывания. Механический срок службы этой конфигурации может превышать 10 000 циклов. Принцип накопления энергии может гарантировать, что рабочая скорость рабочего механизма останется независимой от действий оператора, что обеспечит стабильную работу по прерыванию неисправности.

Возможность повторного включения:Современная комбинация механизмов срабатывания автоматических выключателей и разъединителей поддерживает последовательность автоматического повторного включения. Оба этих двух компонента механизма работы накапливают достаточно энергии для операций включения-размыкания-закрытия без необходимости промежуточной подзарядки.

Оптимизация пространства:Комбинация этих двух механизмов управления подходит для компактного RMU. Например, ширина RMU Contenele составляет 375 мм, такая конфигурация обеспечивает значительную экономию места по сравнению с продукцией других производителей, подходит для установки в городских условиях с ограниченным пространством.

Соответствие международным стандартам:Комбинированные механизмы действия этих двух переключателей соответствуют стандартам, включая GB1984-2014 для высоковольтных выключателей переменного тока и GB/T 1985-2023 для разъединителей и заземлителей.

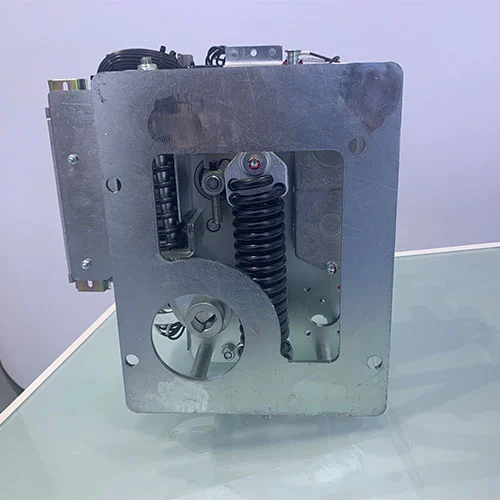

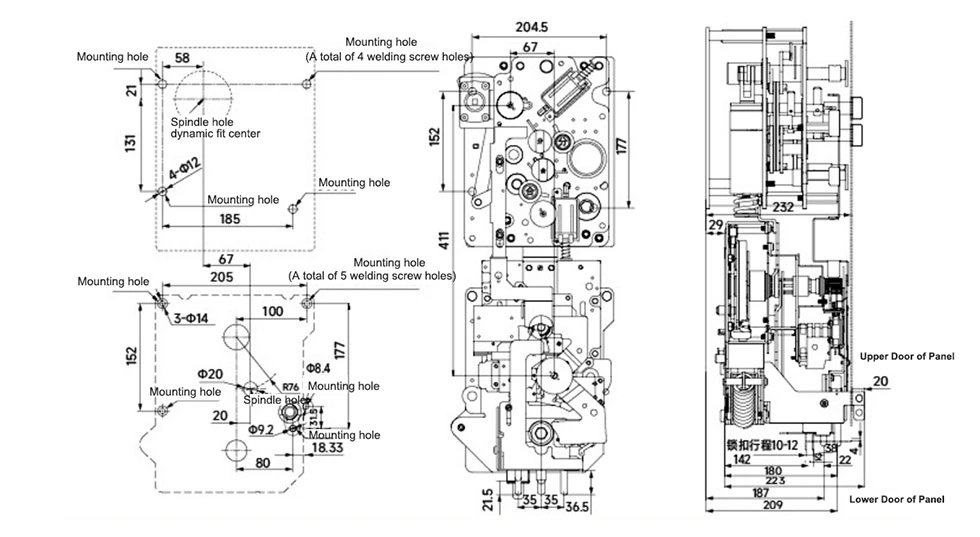

Внешний вид и размеры

О нас

Cotenele International Trade (Вэньчжоу) Co., Ltd:

Производственная база площадью 30 000 кв.м.

Сосредоточьтесь на основных компонентах распределительных устройств 12–40,5 кВ.

Сертифицировано ISO9001/ISO14001/ISO45001

Признан Зеленой фабрикой (2025 г.)

Доставка и транспортировка

Выставка продуктов
