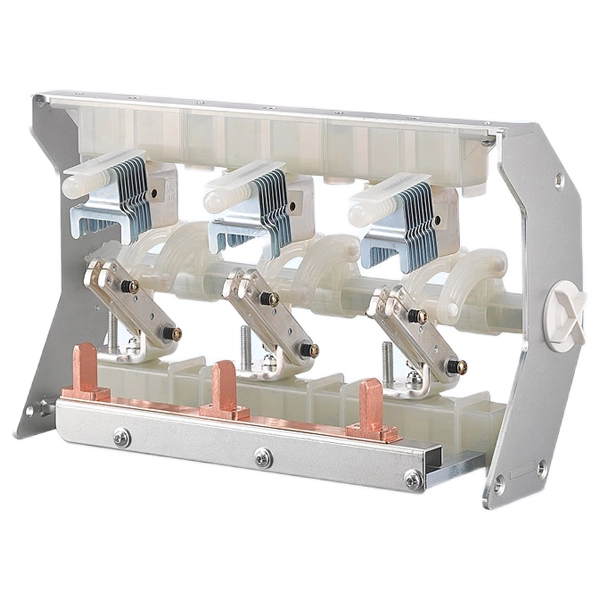

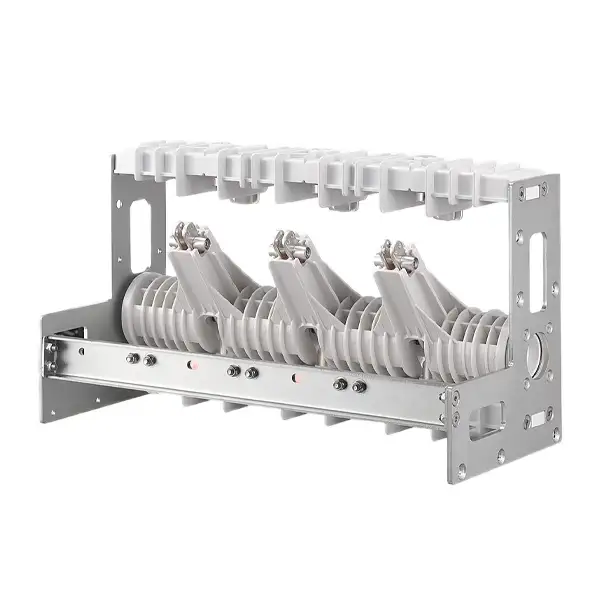

Изолирующий выключатель-разъединитель среднего напряжения 11 кВ

Разъединитель среднего напряжения 11 кВ — это механическое коммутационное устройство, используемое в системах распределения электроэнергии для обеспечения безопасной электрической изоляции и контролируемого переключения нагрузки. Он широко применяется в кольцевых распределительных устройствах (RMU), распределительных устройствах с элегазовой изоляцией и вторичных подстанциях.

В отличие от автоматических выключателей разъединитель не может прерывать токи повреждения. Его основная роль — обеспечить видимый и надежный изоляционный зазор, обеспечивающий безопасное обслуживание и эксплуатацию электрических систем.

Модель продукта

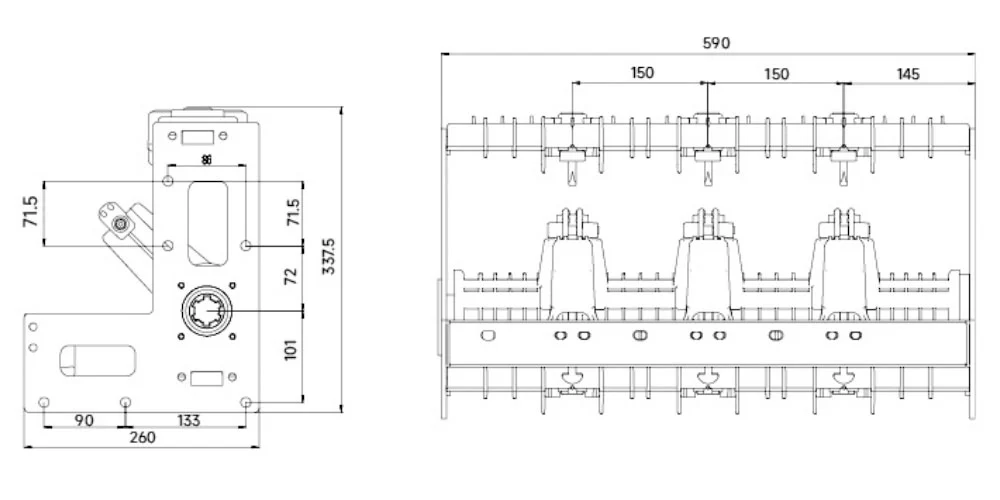

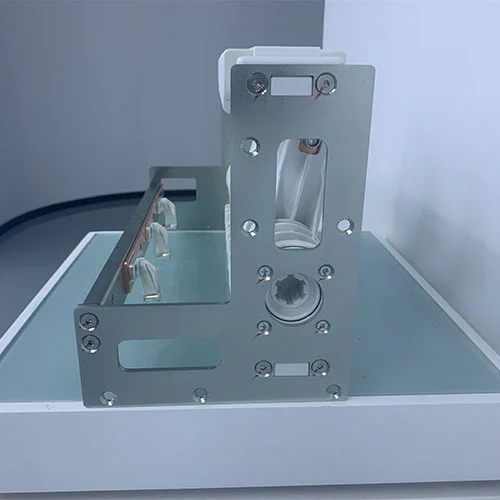

Внешний вид и размеры

Какие существуют типы разъединителей?

1. Разъединители с воздушной изоляцией.

Устанавливается в распределительное устройство с воздушной изоляцией.

Простая конструкция с видимой изоляцией

Подходит для стандартных установок.

2. Элегазовые разъединители.

Заключены в герметичные бензобаки

Компактный и не требующий обслуживания

Идеально подходит для городских подстанций и подстанций с ограниченным пространством.

3. Экологически чистые разъединители, не содержащие SF₆.

Используются альтернативные изолирующие газы или сухой воздух.

Низкий потенциал глобального потепления

Соответствует современным экологическим нормам

Технические параметры

Преимущества продукта

Наш разъединитель среднего напряжения 11 кВ имеет следующие преимущества:

Экологичность

Самым важным преимуществом является сокращение или устранение использования SF₆, это будет напрямую способствовать снижению выбросов парниковых газов из распределительной сети.

Компактная установка

Среда с элегазовой изоляцией, независимо от того, используется ли элегаз или его альтернативы, представляет собой гораздо более компактное и компактное решение по сравнению с средой с воздушной изоляцией. Это очень подходит для городских подстанций, компактных вторичных подстанций (CSS) или устройств, монтируемых на площадке.

Высокая надежность и длительный срок службы

Прочная и герметичная конструкция со стабильной газовой изоляцией защищает контакты разъединителей от загрязнения окружающей среды, такого как пыль, влага и соленость, что может обеспечить стабильную работу этих разъединителей, минимальное техническое обслуживание и увеличенный срок службы.

Безопасность и универсальность

Изолирующие выключатели имеют видимую или предусмотренную точку изоляции для обеспечения безопасности. Они замыкают и отключают нормальные токи нагрузки, что повышает эксплуатационную гибкость распределительной сети и управление нагрузкой без автоматических выключателей.

Адаптивность

Изолирующие выключатели, обычно используемые для различных конфигураций, уровней напряжения и конкретных приложений, таких как горнодобывающая промышленность, коммутация конденсаторов и т. д., это может сделать их подходящими для широкого спектра потребностей вторичного распределения электроэнергии, от интеграции возобновляемых источников энергии до промышленного энергоснабжения.

В чем разница между автоматическим выключателем и разъединителем?

Понимание разницы между автоматическим выключателем и разъединителем необходимо для безопасной и эффективной работы распределительного устройства.

1. Основная функция

Автоматический выключатель: защитное устройство, предназначенное для автоматического отключения токов повреждения и перегрузок, защищающее оборудование и энергосистему.

Разъединитель: Рабочее и защитное устройство, используемое для обеспечения видимой изоляции и переключения номинальных токов нагрузки в нормальных условиях.

2. Возможность прерывания

Автоматический выключатель: способен отключать высокие токи повреждения.

Разъединитель: Не может прерывать токи повреждения; он выдерживает токи короткого замыкания только в течение ограниченного времени, пока выключатель не устранит повреждение.

3. Операционная последовательность

В типичной системе оба устройства работают вместе:

Во время отключения: сначала размыкается автоматический выключатель, чтобы остановить протекание тока, затем размыкатель размыкается, чтобы обеспечить безопасную изоляцию.

При подаче напряжения: первым замыкается разъединитель, а затем автоматический выключатель.

4.Дизайн и стоимость

Автоматический выключатель: более сложный, с использованием технологии гашения дуги (вакуум, SF₆ и т. д.), что приводит к более высокой стоимости.

Разъединитель: более простая механическая конструкция, что делает его более экономичным для целей изоляции.

Автоматические выключатели отвечают за защиту энергосистемы, а разъединитель среднего напряжения 11 кВ обеспечивает безопасность людей и оборудования, обеспечивая надежную электрическую изоляцию.

Как правильно выбрать разъединитель среднего напряжения 11 кВ?

Выбирая подходящую модель, учитывайте:

Номинальное напряжение (11кВ/12кВ)

Номинальный ток (630А/1250А)

Тип установки (РМУ, ГИС, АИС)

Условия окружающей среды (влажность, пыль, температура)

Требование к экологически чистым (без SF₆) решениям

Для компактных подстанций рекомендуются элегазовые или экологически чистые решения.

Обеспечение качества и тестирование

Cotenele осуществляет строгий контроль качества на протяжении всего производства:

Типовые испытания и плановые испытания

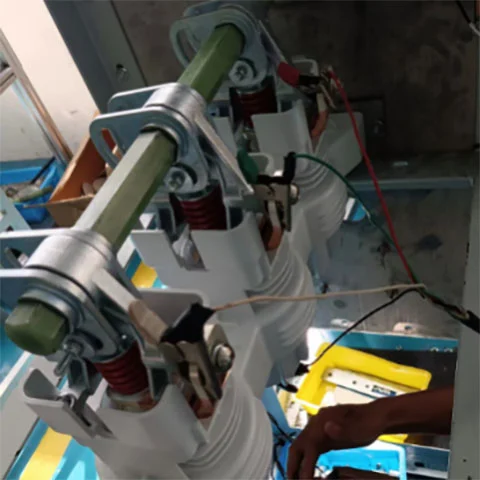

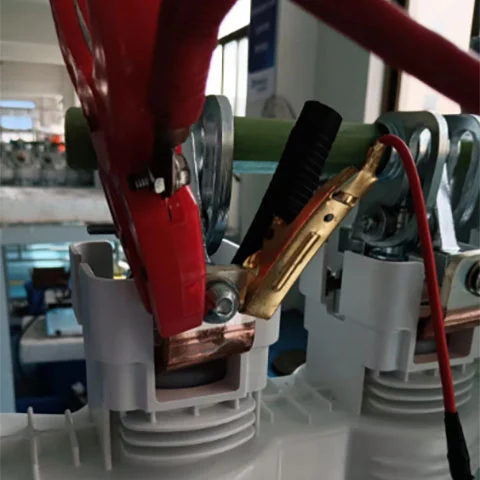

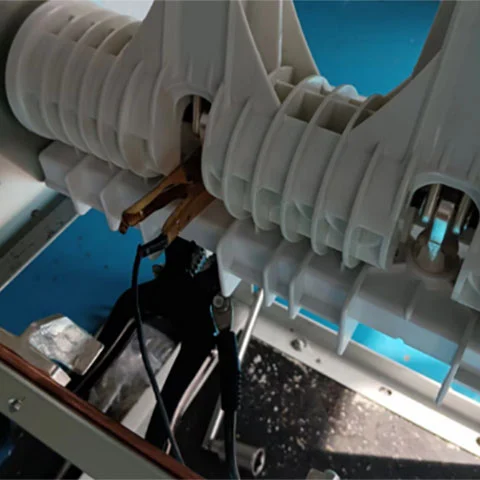

Высоковольтное тестирование

Заводская проверка и дополнительная проверка третьей стороной

Вся продукция соответствует стандартам ISO9001, ISO14001 и ISO45001.

Часто задаваемые вопросы

1. Что такое разъединитель среднего напряжения 11 кВ?

Выключатель-разъединитель представляет собой коммутационное устройство, которое в разомкнутом положении обеспечивает изоляцию в дополнение к своим стандартным функциям переключения. Он предназначен для пропускания, включения и отключения номинальных токов нагрузки в нормальных условиях эксплуатации.

2.Как работает выключатель-разъединитель?

В закрытом состоянии номинальный ток протекает через главные изолирующие контакты. Чтобы прервать ток нагрузки, эти контакты сначала размыкаются, передавая ток в камеру прерывания, такую ​​как вакуумный прерыватель серий GSec и GSec Air, где ток прерывается. Во время замыкания изолирующие контакты замыкают цепь до замыкания прерывающего устройства.

3.Чем отличается вакуумный выключатель от выключателя-разъединителя?

Основным отличием является защитная способность: вакуумный выключатель может отключать токи повреждения для защиты силового оборудования. но выключатель-разъединитель не используется для прерывания токов повреждения. Его важнейшая функция — обеспечить надежную изоляцию после размыкания цепи, позволяя проводить работы на отключенном участке и обеспечивая изоляцию от частей, находящихся под напряжением.

4. Предлагает ли компания Cotenele различные типы выключателей-разъединителей?

Да, у Котенеле есть две основные классификации:
Выключатели-разъединители с воздушной изоляцией, используемые для секционирования кабелей, переключения трансформаторов и двигателей на вторичных распределительных подстанциях, а также для питания цепей, трансформаторов и кольцевых магистральных сетей.
Выключатели-разъединители с элегазовой изоляцией, эти изоляторы обладают характеристиками необслуживаемой элегазовой или элегазовой технологии, обеспечивают высокую производительность, надежность и длительный срок службы при компактных размерах.

5. Легко ли обслуживать выключатели-разъединители Cotenele?

Да. Продукты Cotenele поставляются с подробными инструкциями по обслуживанию и техническому обслуживанию от Cotenele, а также с комплексной поддержкой запасных частей и аксессуаров.

6.Для чего используются внутренние выключатели нагрузки Cotenele с воздушной изоляцией?

Они используются в закрытых распределительных устройствах среднего напряжения, кольцевых распределительных устройствах и компактных трансформаторных подстанциях. Наши выключатели нагрузки обладают преимуществами надежного контроля тока перегрузки и их напряжения до 40,5 кВ и токов до 1250 А.

7.Как переключатели Cotenele улучшают качество и надежность электроэнергии?

Они допускают большое количество отключающих операций при номинальном токе и выдерживают токи короткого замыкания до 31,5 кА в течение 1 секунды. В комплект поставки входит заземлитель с включающей способностью, работа которого обеспечивается в широком диапазоне температур, что способствует стабильной производительности и надежности системы.

8.Почему выключатели Cotenele считаются безопасными и надежными?

При использовании в сочетании с токоограничивающими предохранителями они обеспечивают полную защиту и безопасное прерывание токов короткого замыкания. Наши переключатели обеспечивают видимый изоляционный зазор и соответствуют требованиям класса 2 стандарта IEC 62271-304.

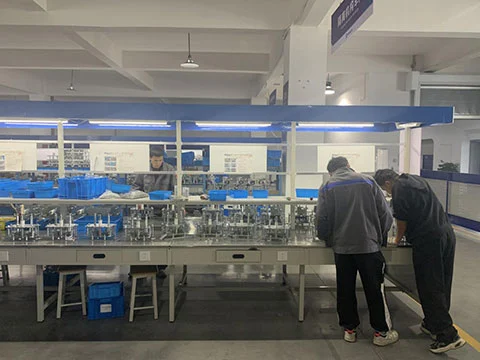

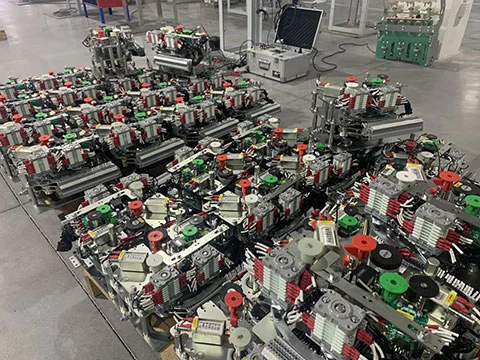

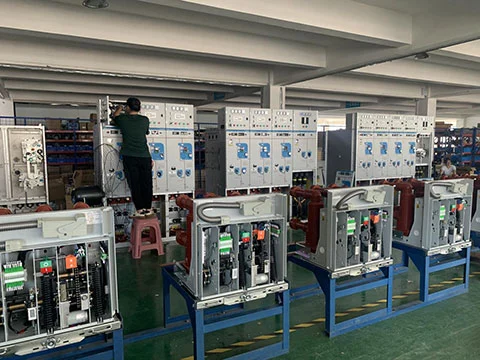

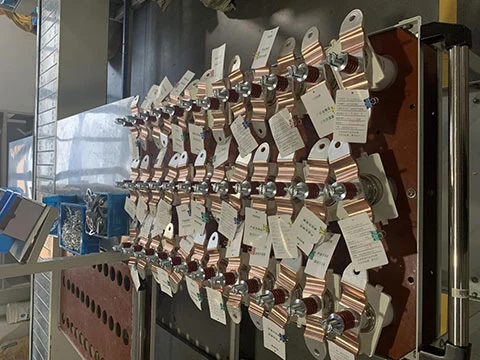

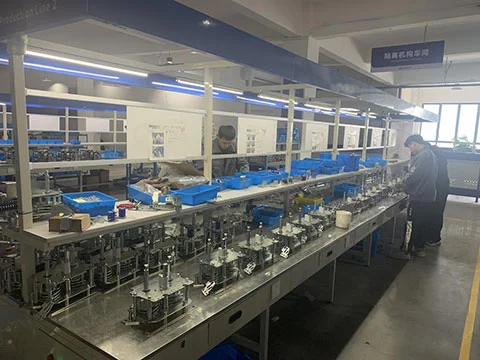

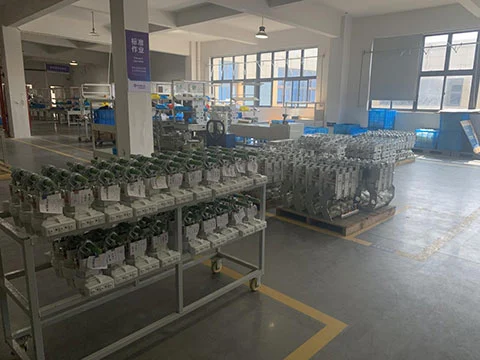

Наша фабрика

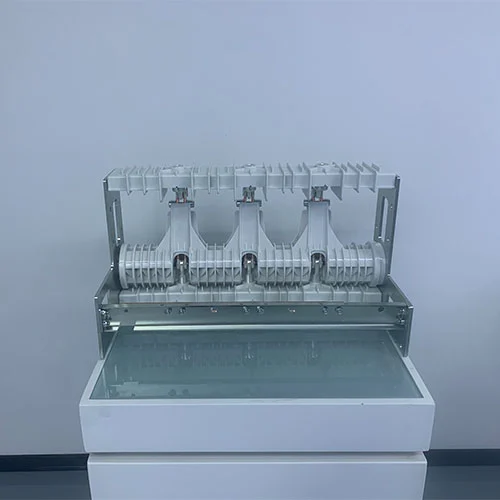

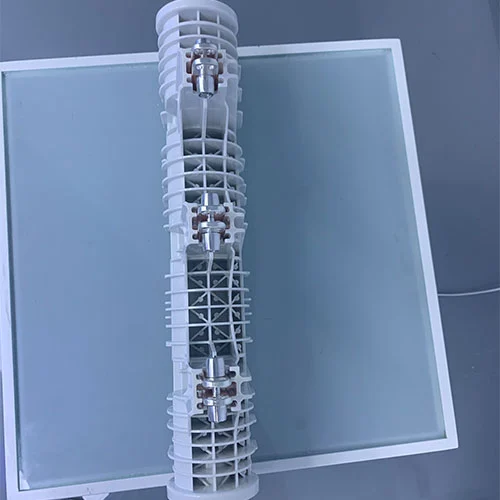

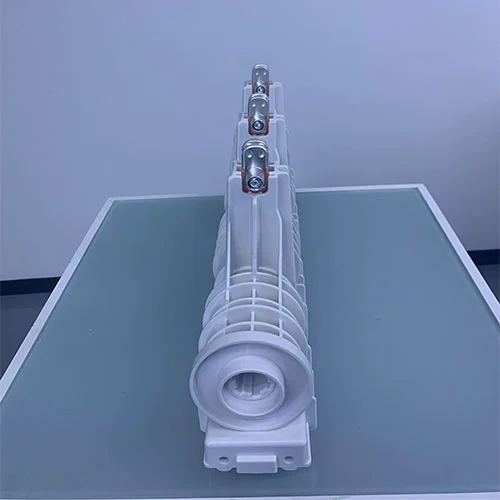

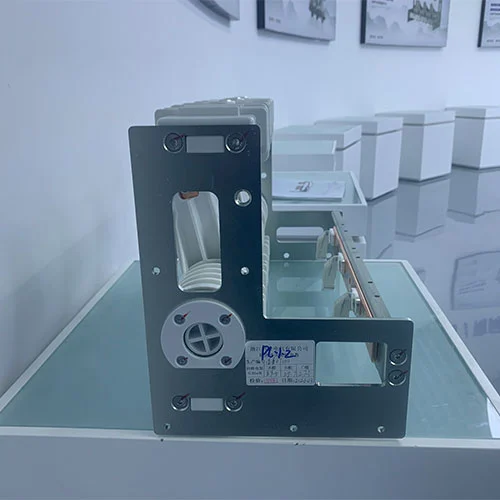

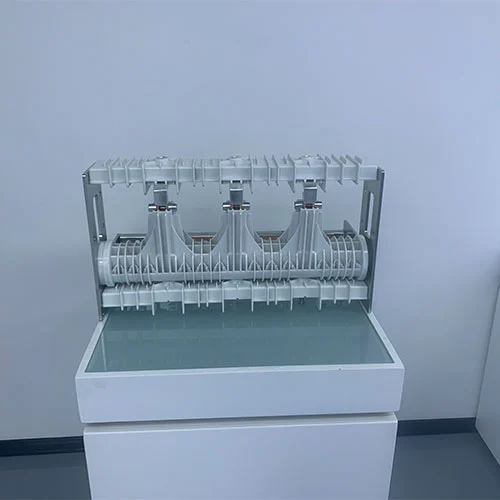

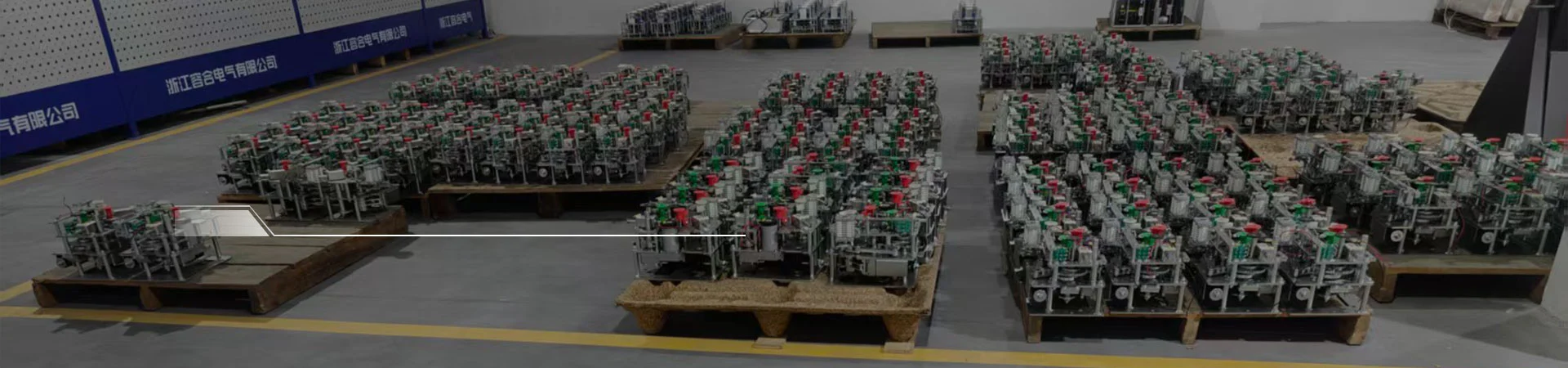

Выставка продуктов
