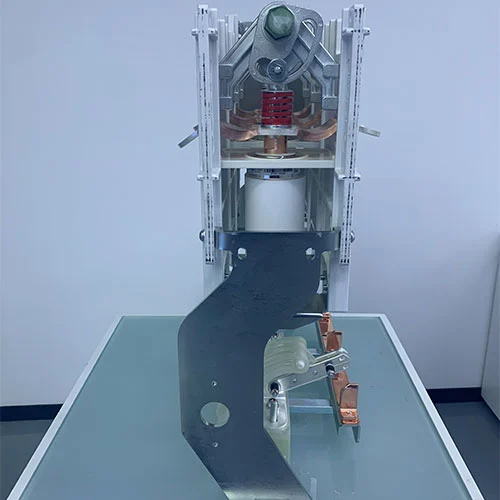

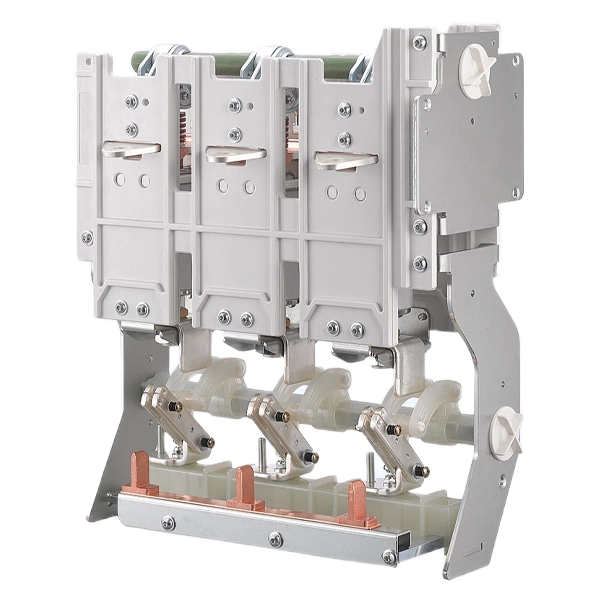

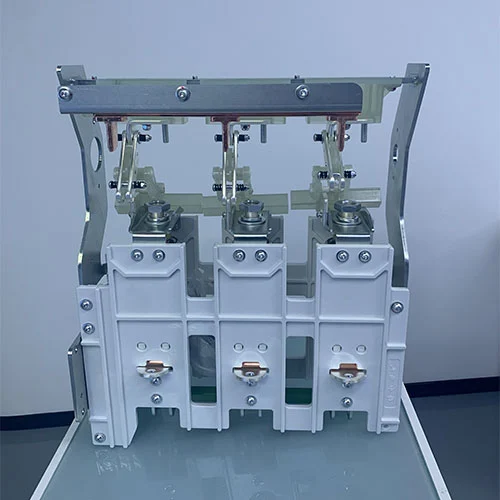

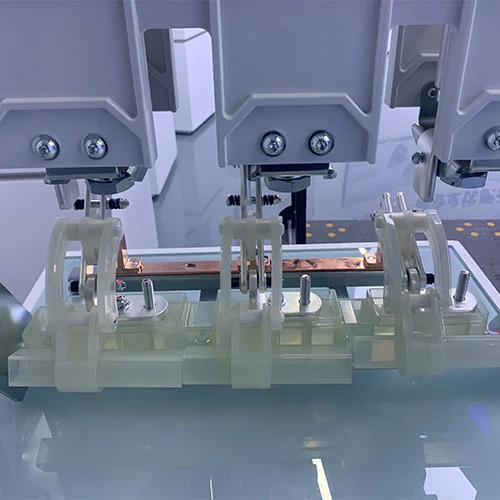

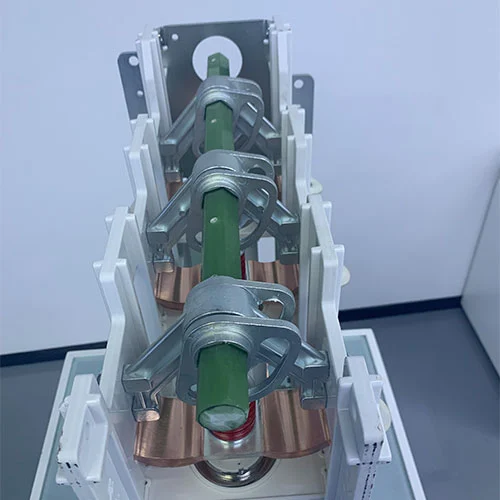

Распределительное устройство среднего напряжения 11 кВ, вакуумный выключатель изолирующий выключатель

В современных системах распределения электроэнергии среднего напряжения вакуумные выключатели и разъединители являются двумя важными компонентами, обеспечивающими эксплуатационную безопасность и надежность системы.

В Cotenele мы поставляли эти основные компоненты на многочисленные подстанции 110 кВ, ветряные электростанции и фотоэлектрические проекты, где стабильная коммутационная способность и защита от сбоев имеют решающее значение.

Хотя оба устройства устанавливаются в распределительных устройствах среднего напряжения и в кольцевых распределительных устройствах (RMU), они выполняют принципиально разные, но дополняющие друг друга роли:

Вакуумный выключатель:Ответственный за защиту от ошибок

Изолирующий переключатель:Отвечает за безопасную изоляцию и техническое обслуживание.

Вакуумный разъединитель распределительного устройства среднего напряжения 11 кВ является краеугольным камнем безопасной, управляемой и простой в обслуживании системы распределения электроэнергии.

Модель продукта

Что такое вакуумный выключатель?

Вакуумный выключатель — это электрическое распределительное устройство, в котором в качестве дугогасительной среды для отключения тока используется вакуум.

Принцип работы:При возникновении неисправности неподвижные и подвижные контакты внутри герметичного вакуумного прерывателя разъединяются. В результате этого действия возникнет дуга, состоящая из ионизированных паров металла. Однако в почти полностью вакуумной среде никакой газ не может поддерживать горение дуги. Пары металла быстро вновь конденсируются на контактной поверхности, практически мгновенно гася дугу. Этот процесс позволяет быстро изолировать неисправности и максимально минимизировать потери энергии.

Ключевые компоненты:Его ядром является вакуумный прерыватель, в котором расположены контакты. Дугозащитный экран защищает камеру от загрязнения парами металлов. Приводной механизм (пружина, магнит или двигатель) приводит в движение подвижный контакт через рабочие стержни, а изолирующий корпус обеспечивает поддержку и электрическую прочность.

Что такое выключатель-разъединитель?

Выключатель-разъединитель — это электрический компонент распределительного устройства среднего напряжения или кольцевого главного блока в современной энергосистеме. Основная функция этого коммутационного устройства заключается в том, что в замкнутом положении проходит нормальный ток нагрузки. В открытом положении он обеспечивает надежное изолирующее расстояние, гарантирующее безопасность персонала, работающего в цепи.

Функциональность:Он предназначен для безопасного включения и отключения нормальных токов нагрузки, но не предназначен в первую очередь для отключения высоких токов повреждения (коротких замыканий). Изолирующий переключатель может выдерживать ток короткого замыкания в течение определенного ограниченного периода времени, пока вышестоящий компонент защиты не устранит неисправность в нештатных ситуациях.

Типы:

Воздушная изоляция:Этот тип изолирующего выключателя подходит для переключения трансформаторов, кабелей и двигателей в распределительных сетях.

Газовая изоляция:В этом типе разъединителей обычно используется технология SF6 или без SF6. Они обладают компактными размерами и высокой производительностью, идеально подходят для распределительных устройств в металлическом корпусе и приложений, где пространство ограничено.

Сценарии применения

Имея опыт работы в таких проектах как:

Подстанции 110кВ

Морские ветроэнергетические проекты

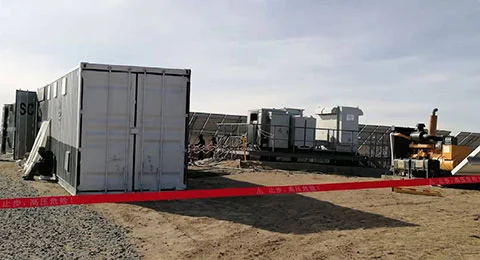

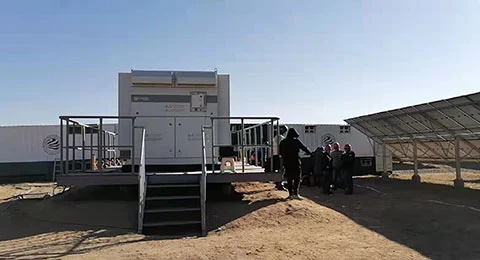

Фотоэлектрические базы мощностью 1600 МВт

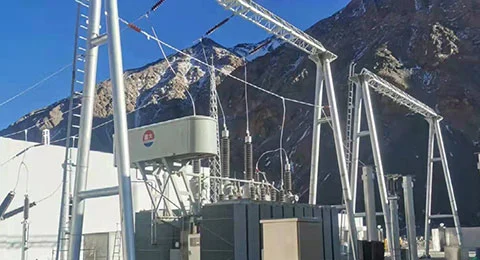

Железнодорожная инфраструктура (Сычуань-Тибетская железная дорога)

Вакуумный разъединитель распределительного устройства среднего напряжения 11 кВ широко применяется в:

1. Силовые подстанции

Защита трансформаторов и фидеров

Обеспечение стабильности сети

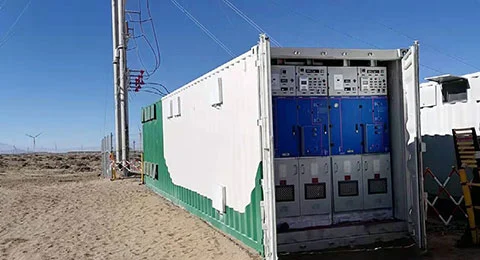

2. Возобновляемая энергия

Обработка частого переключения

Управление колебаниями мощности

3. Промышленные энергетические системы

Металлургические, горнодобывающие, нефтехимические предприятия

Защита высоконагруженного оборудования

4. Железная дорога и инфраструктура

Стабильный тяговый источник питания

Высокие требования к надежности

5. Коммерческие и муниципальные системы

Больницы, центры обработки данных, системы метрополитена

Технические параметры

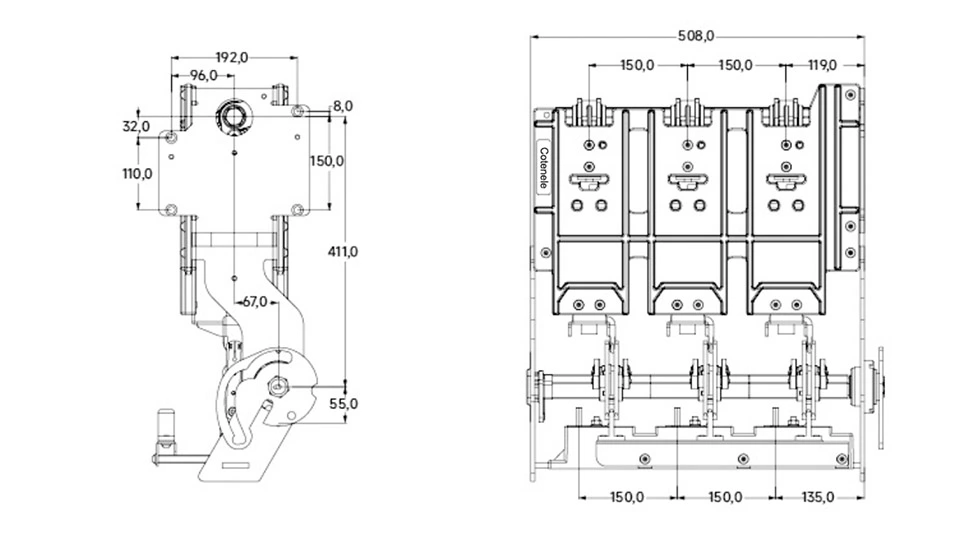

Внешний вид и размеры

Почему выбирают Котенеле?

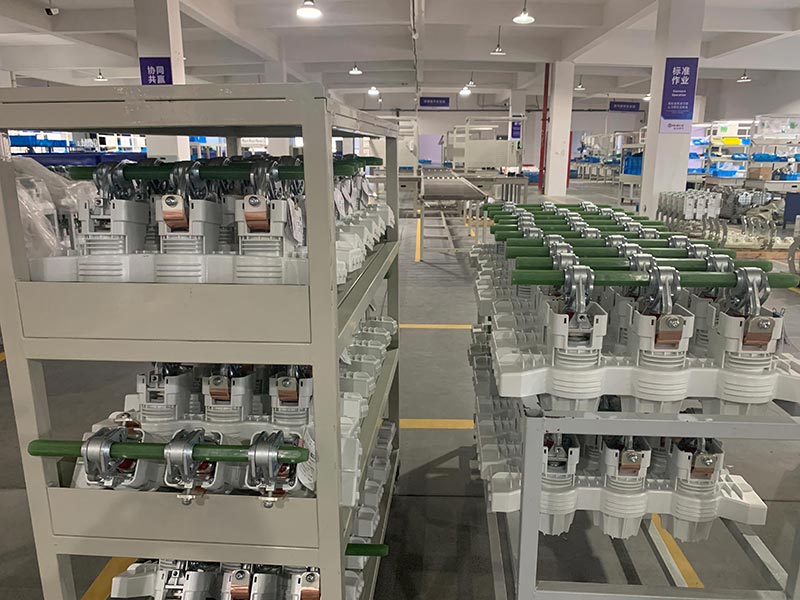

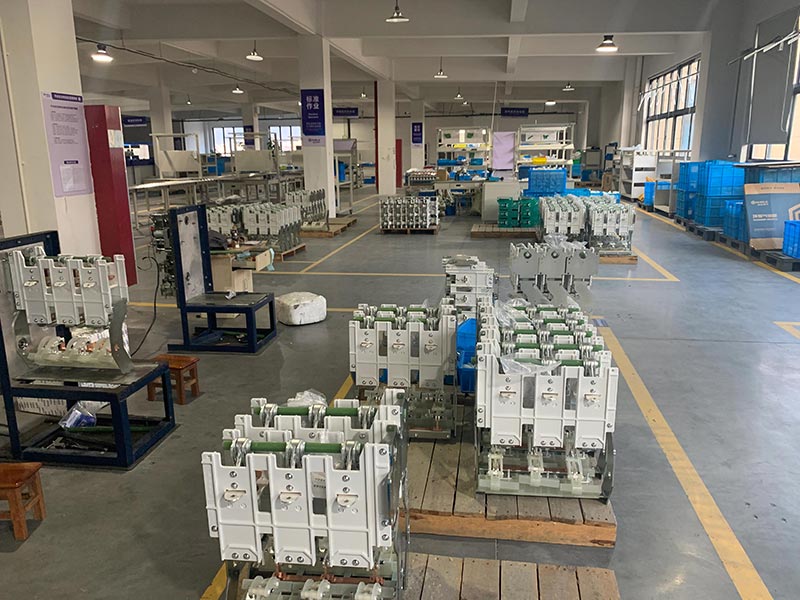

1. Реальные производственные возможности

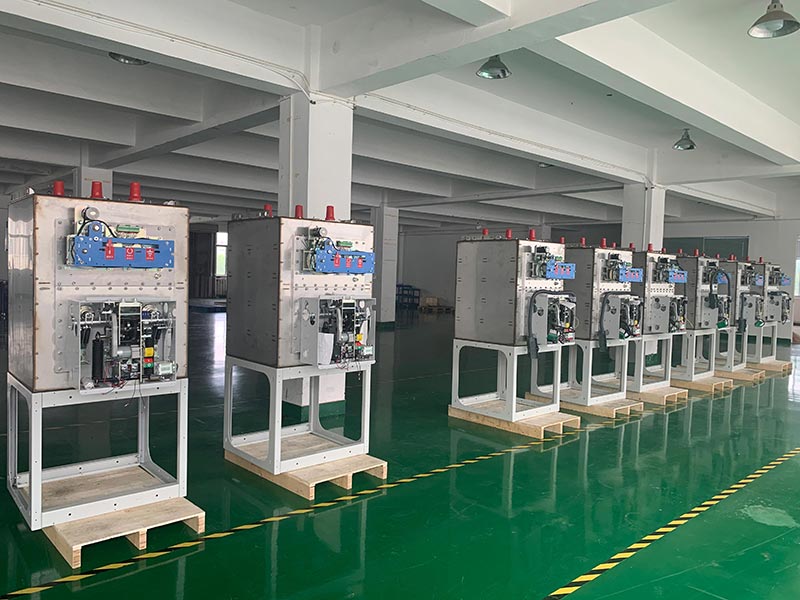

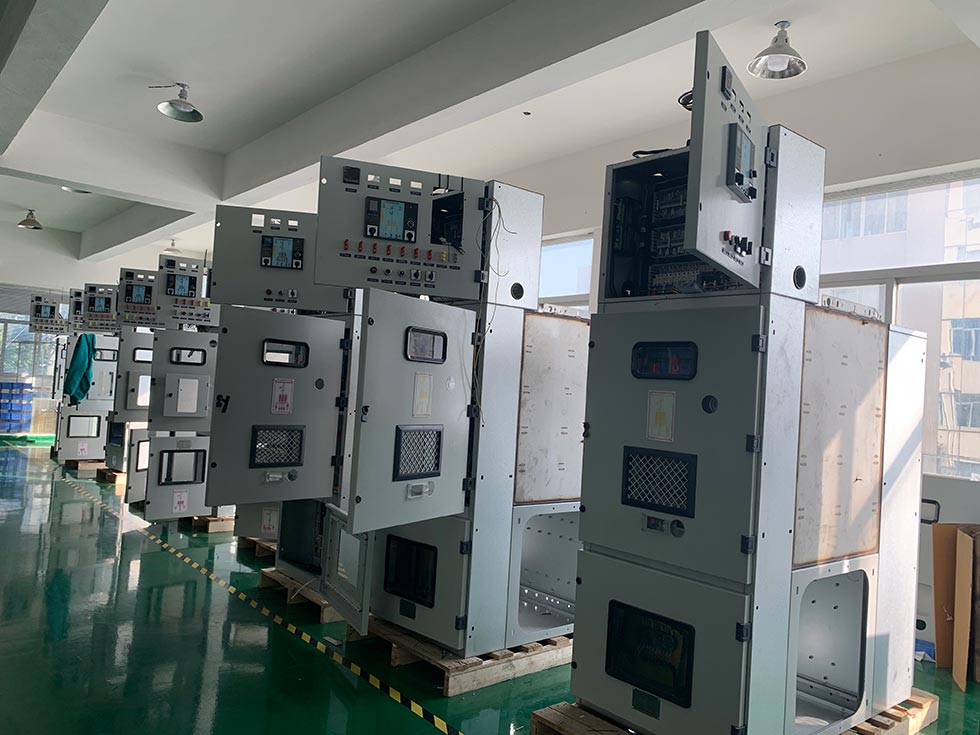

Производственная база площадью 30 000㎡ в Юэцине

Сосредоточьтесь на компонентах распределительных устройств 12–40,5 кВ.

2. Подтвержденный инженерный опыт

Поставляется для ветровых, солнечных, железнодорожных и зарубежных горнодобывающих проектов.

Проверенная производительность в суровых условиях

3. Сертифицированная система качества.

ИСО9001/ИСО14001/ИСО45001

Протоколы типовых испытаний национальных лабораторий

4. Непрерывные исследования и разработки

3 поколения технологии экологических распределительных устройств RHSV

Несколько запатентованных конструкций

5. Экологичность и ориентированность на будущее

Решения без SF6

Сертификаты «Зеленая фабрика» и «Зеленая цепочка поставок»

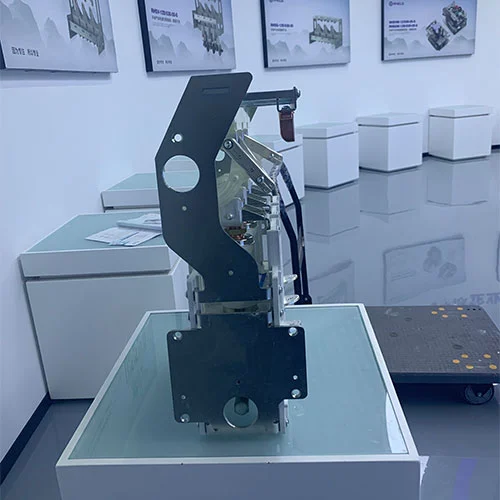

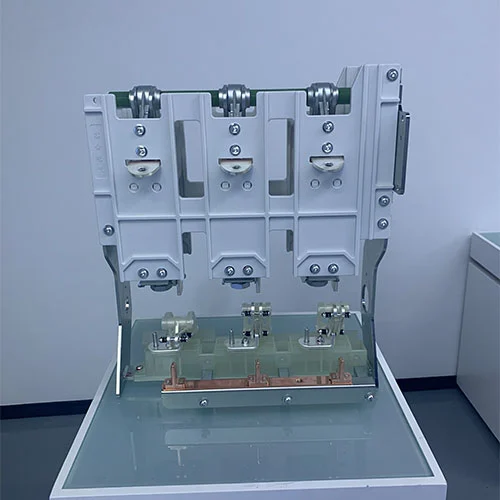

Выставка продуктов
