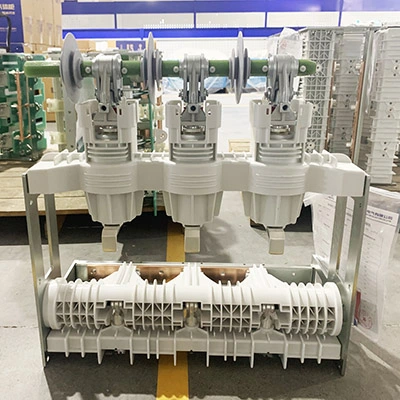

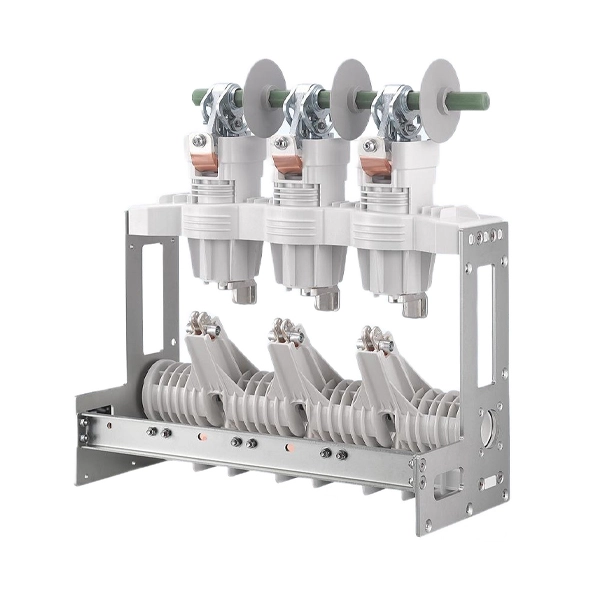

Вакуумный выключатель среднего напряжения 11 кВ с разъединителем

Вакуумный выключатель среднего напряжения 11 кВ с разъединителем является важным устройством в системах распределения электроэнергии среднего напряжения. Он объединяет в одном устройстве превосходную отключающую способность вакуумного выключателя с надежной функцией электрической изоляции разъединителя. Вакуумный автоматический выключатель безопасно прерывает как нормальную нагрузку, так и ток повреждения, используя вакуумный прерыватель, что делает его особенно подходящим для частой эксплуатации с минимальным обслуживанием. Разъединитель обеспечивает видимый воздушный зазор после размыкания выключателя, обеспечивая абсолютную безопасность во время технического обслуживания.

Модель и значения

Определение вакуумного выключателя

Вакуумный выключатель среднего напряжения 11 кВ с разъединителем представляет собой комбинацию электрооборудования. Этот блок в основном состоит из двух основных частей:

Вакуумный выключатель

VCB отвечает за безопасное прерывание нормальных токов нагрузки и токов короткого замыкания. В нем используется вакуумная технология гашения дуги, обеспечивающая безопасное отключение тока.

Разъединительный выключатель

Разъединитель механически связан или интегрирован с VCB. В открытом положении он обеспечивает физически видимый воздушный зазор, гарантируя безопасную изоляцию последующего оборудования от источника питания во время технического обслуживания.

Этот видимый разрыв гарантирует, что оборудование изолировано и заземлено, что делает его работу безопасной для работников.

Важно отметить, что хотя VCB может работать под нагрузкой, разъединитель является устройством разгрузки. Его следует использовать только после того, как VCB уже разомкнул цепь для обеспечения безопасности.

Принцип работы

Эта операция предполагает скоординированную работу двух различных механизмов:

Размыкание цепи (функция VCB):Когда приводной механизм (пружинный или электромагнитный) активируется для открытия, подвижные контакты внутри вакуумной камеры разъединяются. Электрическая дуга зажигается в парах металла, выделяющихся с контактных поверхностей. Контакты специальной формы (часто использующие конструкцию продольного магнитного поля) управляют этой дугой, заставляя ее быстро вращаться. Металлический пар конденсируется на окружающих экранах, и дуга гаснет при нулевом естественном токе цикла переменного тока. Вакуумная среда быстро восстанавливает свою высокую диэлектрическую прочность, прерывая ток.

Функция разъединителя:После размыкания электрической цепи вакуумным выключателем можно активировать изолирующий механизм (вручную или с помощью двигателя). Вакуумный автоматический выключатель физически приводит в действие изолирующие контакты, которые отделены от вакуумных прерывателей VCB, размыкаются, создавая четкий, видимый воздушный зазор в главной токовой цепи. После завершения соответствующей процедуры заземления работники могут безопасно работать в зоне изоляции, полагаясь на надежную точку изоляции, образованную зазором.

Структура вакуумного выключателя

Конструкция вакуумного выключателя среднего напряжения 11 кВ с разъединителем включает в себя следующие функции:

Вакуумный прерыватель (основные компоненты):Это самая важная функция. Каждая фаза включает в себя герметичный вакуумный прерыватель. Его основными компонентами являются: герметичная изоляционная оболочка (керамическая/стеклянная оболочка), проводящая система (фиксированные/подвижные контакты и проводники, часто с конструкцией осевого магнитного поля для высокой отключающей способности) и система защиты (металлические экраны для защиты изоляции и контроля электрических полей).

Рабочий механизм:Один общий механизм (например, пружинного или электромагнитного типа) обычно обеспечивает энергию как для быстрого включения/выключения VCB, так и для последовательного срабатывания разъединителя. Блокировки обеспечивают правильную последовательность действий и надежную безопасность: разъединитель может срабатывать только тогда, когда VCB разомкнут.

Разъединитель в сборе:Он состоит из набора изолирующих контактов (рубильника или современного линейного типа) для каждой фазы, установленных последовательно с прерывателями VCB. Они механически связаны с основным рабочим механизмом или имеют специальный ручной/моторный привод со строгой логикой последовательности.

Опорная структура и изоляция:Сборка установлена ​​на прочной раме. Изолирующие стержни, столбы или эпоксидные изоляторы обеспечивают необходимую диэлектрическую и механическую поддержку между частями, находящимися под напряжением, заземленным корпусом и между фазами.

Приложения

Вакуумный выключатель среднего напряжения Cotenele 11 кВ с разъединителем широко используется в:

Городские и промышленные подстанции

Тяговые энергосистемы железных дорог и метрополитена

Нефтехимические и энергетические заводы

Системы распределения возобновляемой энергии

Интеллектуальная сеть и муниципальная инфраструктура

Сталелитейная, горнодобывающая и тяжелая промышленность

Автоматический выключатель против разъединителя

Функции вакуумного выключателя и изолятора различны. Вот сравнение:

Основная функция:

1. Автоматический выключатель: защитное коммутационное устройство. Он предназначен для автоматического или ручного включения, проведения и отключения токов как при нормальных условиях нагрузки, так и в аномальных условиях (например, при коротком замыкании). Его лучшая функция — прерывание тока, безопасное гашение дуги.

2. Разъединитель (изолятор): защитное изолирующее устройство. Его единственная функция — обеспечить видимый разрыв цепи, обеспечивая надежный изолирующий зазор для безопасности во время технического обслуживания. Он не имеет проектной способности включать или отключать какой-либо значительный ток.

Операция под током:

1. Автоматический выключатель: должен срабатывать для отключения тока. Его контакты размыкаются под нагрузкой, и он специально разработан для гашения возникающей дуги внутри герметичной вакуумной камеры.

2. Разъединитель: ни в коем случае нельзя включать при наличии тока (за исключением незначительных емкостных токов в некоторых конструкциях). Работа под нагрузкой может привести к возникновению опасной неконтролируемой дуги на открытом воздухе.

Дизайнерские ядра:

1. Автоматический выключатель: проектирование в основном касается материалов контактов, например, медно-хромовых сплавов, контактного давления (которое должно обеспечивать низкое сопротивление и выдерживание электродинамических сил), перемещения/скорости контакта, что обеспечивает оптимальную скорость открытия/закрытия для контроля времени дуги и предотвращения отскока, а также достижения высокого восстановления диэлектрической проницаемости в вакууме.

2. Разъединитель: при разработке главным образом учитываются механическая жесткость, четкость открытого/закрытого положения, например видимый зазор, пути утечки/воздушного зазора для воздушной изоляции, а также надежность изолирующего контактного интерфейса при замыкании под действием установившегося тока.

Последовательность:

В комбинированном аппарате вакуумный выключатель (VCB) всегда должен срабатывать первым, чтобы разъединить электрическую цепь. Только после того, как будет подтверждено, что поток тока был прерван, можно безопасно использовать разъединитель для создания физического изолирующего зазора. Эта последовательность обеспечивается посредством механических или электрических блокировок.

Технические параметры

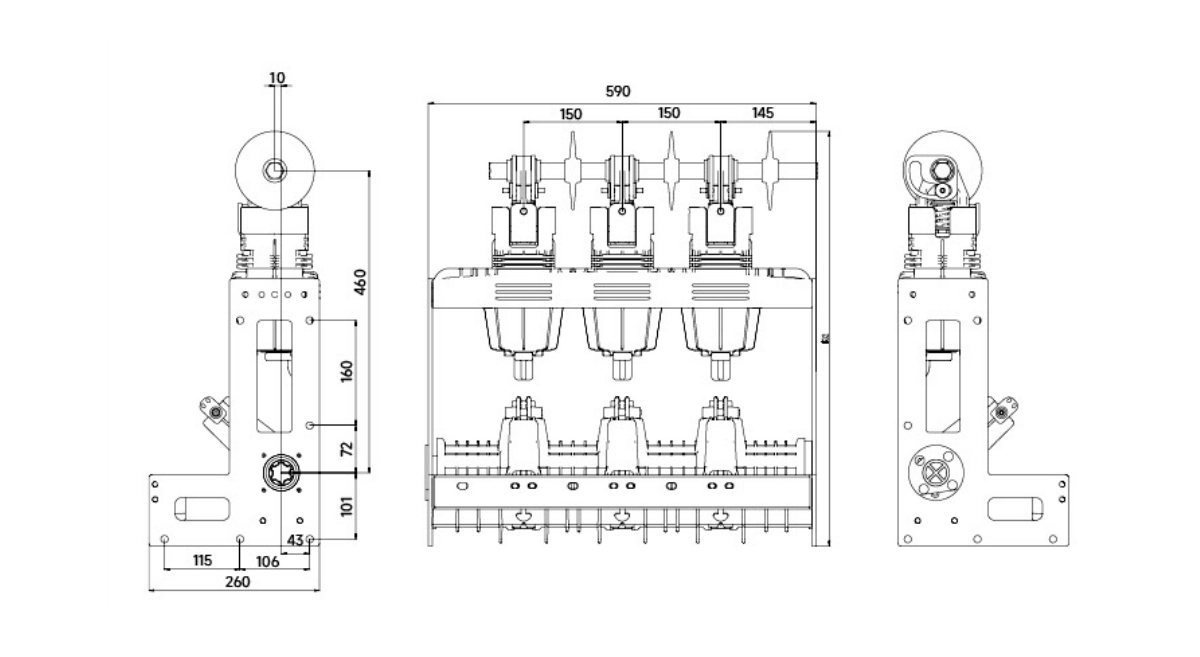

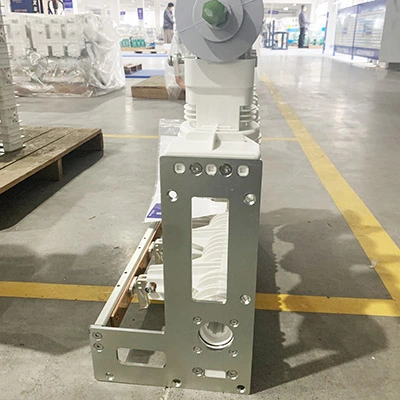

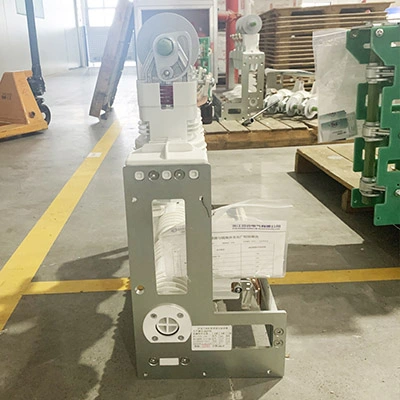

Внешний вид и размеры

Гарантия качества

Типовое испытание и плановое испытание перед поставкой

Испытание устойчивости к высокому напряжению и изоляции.

Механические испытания и испытания жизненного цикла

Дополнительная проверка третьей стороной

Сертифицировано:

Система управления качеством ISO9001

Система экологического менеджмента ISO14001

ISO45001 Охрана труда и безопасность

Часто задаваемые вопросы

1. В чем разница между вакуумным выключателем и изолятором?

Вакуумный выключатель прерывает ток под нагрузкой, а изолятор обеспечивает видимую точку отключения и должен работать только при отсутствии тока.

2. Зачем использовать вакуумный выключатель среднего напряжения 11 кВ с разъединителем?

Потому что он обеспечивает высокую надежность, быстрое гашение дуги, низкие эксплуатационные расходы и длительный срок службы по сравнению с масляными или элегазовыми выключателями.

3. Может ли разъединитель отключить ток?

Нет. Изолятор является исключительно устройством разгрузки и должен работать только после размыкания автоматического выключателя.

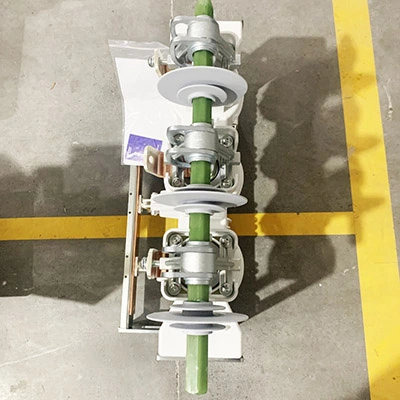

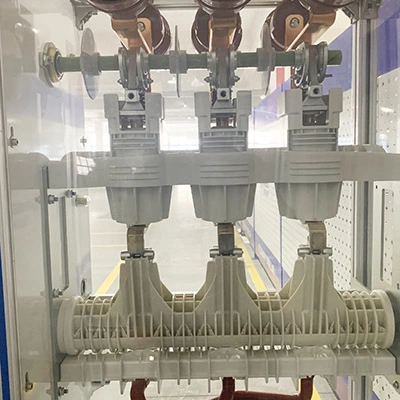

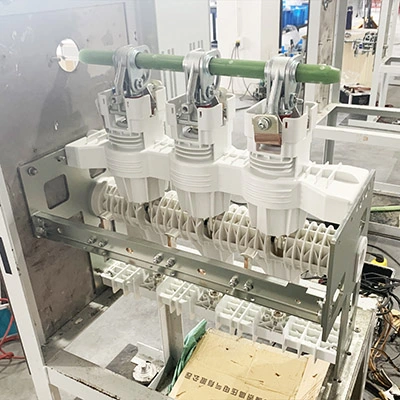

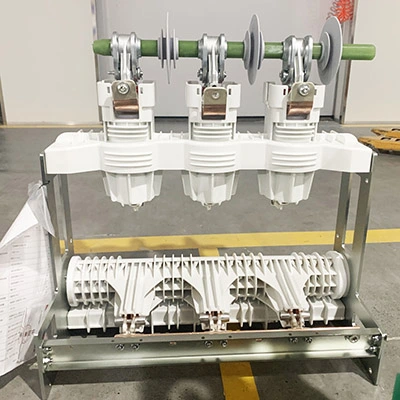

Выставка продуктов

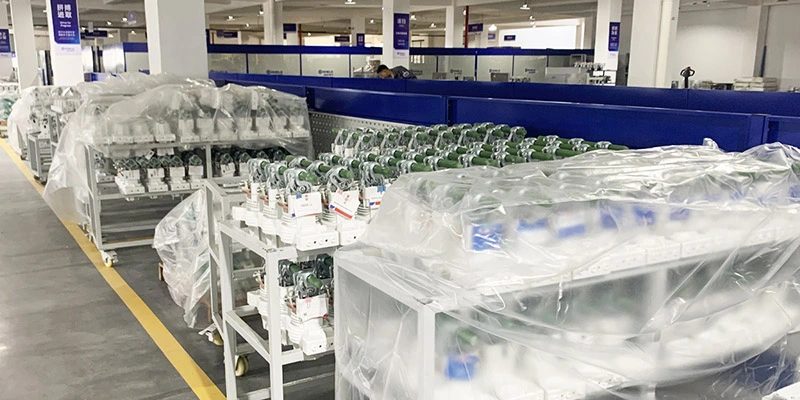

Наша мастерская
