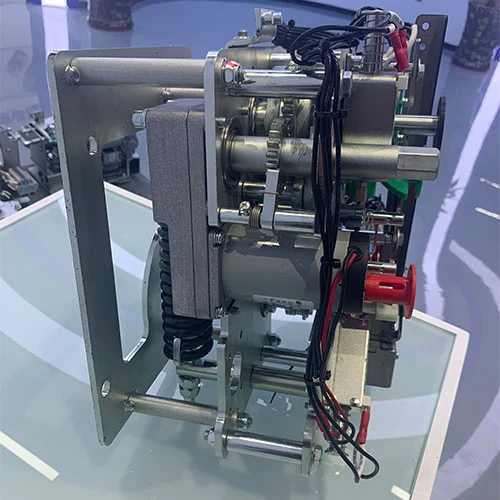

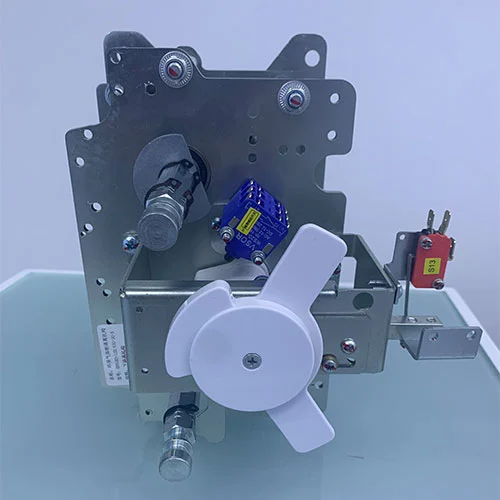

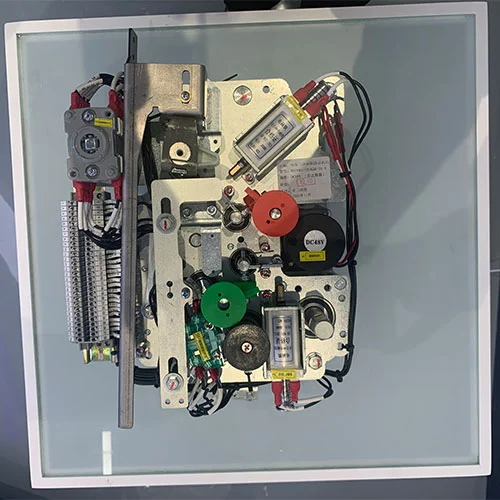

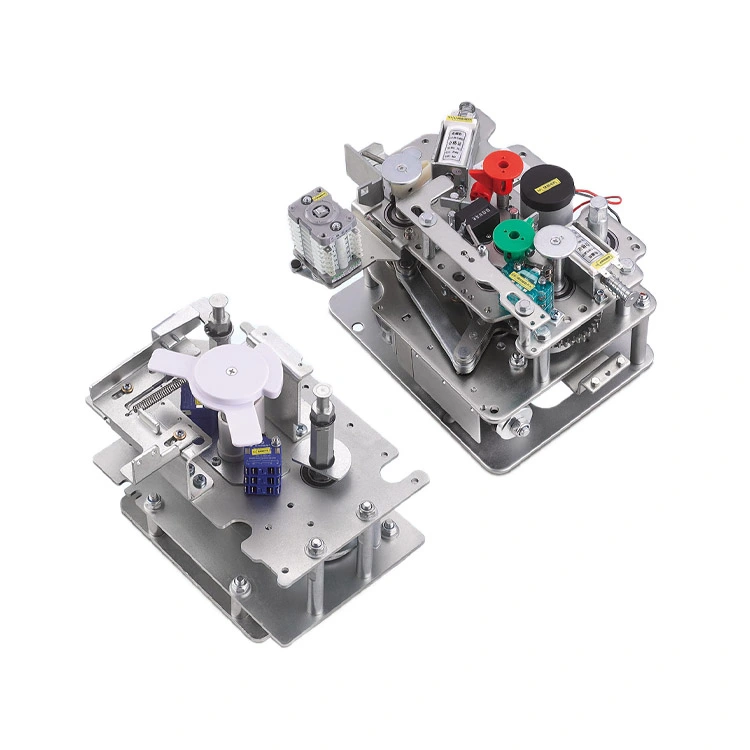

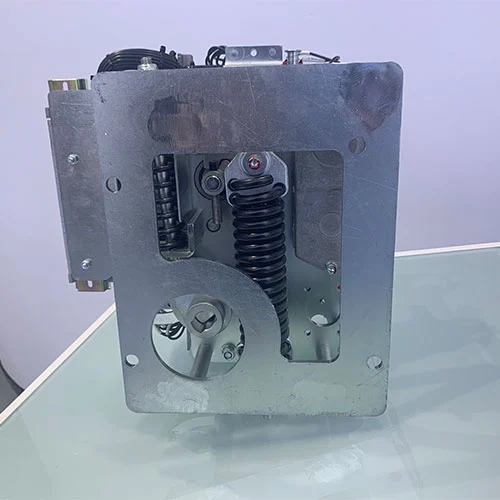

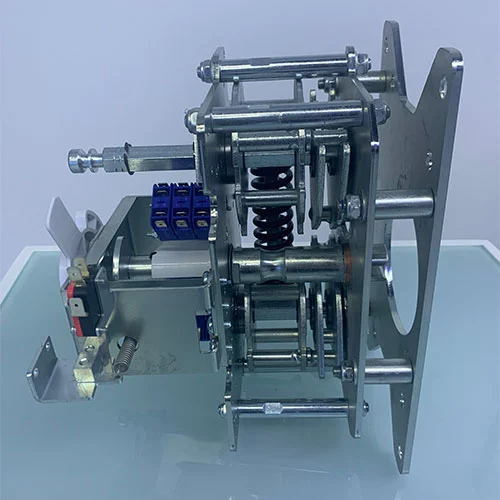

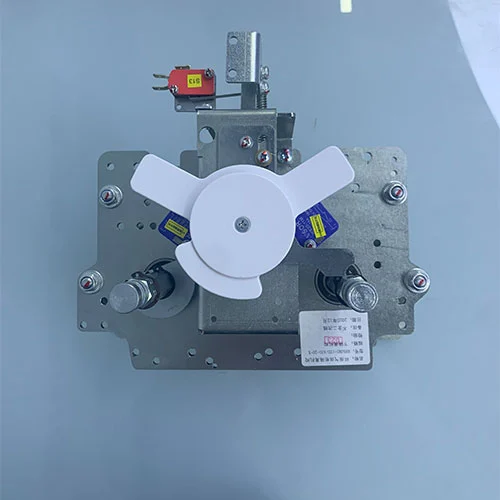

Выключатель VCB среднего напряжения 11 кВ с механизмом изоляции

Важной функцией распределительного устройства среднего напряжения в современных системах распределения электроэнергии является защита, управление и изоляция электрических цепей. Сейчас люди уделяют все больше внимания защите окружающей среды, поэтому «экологически чистые распределительные устройства» используют в качестве изолирующей среды чистые изолирующие среды, такие как чистый воздух, вакуум или газовые смеси на основе фторнитрила, вместо традиционного SF₆. Выключатель VCB среднего напряжения 11 кВ с изолирующим механизмом является ключевым компонентом этого экологически безопасного распределительного устройства.

Какова цель этого продукта?

Это основной компонент панели, который отвечает за выполнение основных команд на размыкание (отключение) и замыкание контактов выключателя и разъединителя. Точность, скорость и надежность этого механизма напрямую влияют на безопасность электрической сети и непрерывность электроснабжения. Как показывают отраслевые исследования, приводной механизм является наиболее критичной подсистемой, и большинство неисправностей и отказов выключателей связано с ним, что делает его конструкцию и состояние первостепенным.

Ключевые характеристики

Модель и значение

Каково назначение рабочего механизма?

Приводной механизм является важнейшим интегрированным компонентом распределительного устройства среднего напряжения. Он накапливает и высвобождает механическую энергию для быстрого перемещения основных токоведущих контактов между положениями ОТКРЫТО и ЗАКРЫТО. Действуя в качестве посредника, он преобразует малоэнергетический сигнал управления (ручная кнопка или электрическое реле) в действие высокой силы, необходимое для надежного управления контактами, обеспечивая безопасное прерывание цепи и соединение.

Ключевые компоненты

1. Носитель энергии

Пружинный (наиболее распространенный):

Используется в серии КДСВМ-12, особенно в экологически чистых распределительных устройствах.

Двигатель сжимает замыкающую пружину, которая замыкает контакты и взводит размыкающую (расцепляющую) пружину.

Преимущества:высокая надежность, простая конструкция, удобство в обслуживании

Пневматический:Использует сжатый воздух

Гидравлический:Использует масло или газ под давлением

Магнитный:Использует соленоид или электромагнит

2. Приводная цепь

Компоненты, вызывающие высвобождение энергии, в том числе:

Катушки включения/отключения (электромагниты)

Защелки

Ручные кнопки

3. Системы блокировки

Функции безопасности для предотвращения неправильных или небезопасных операций.

Пример:предотвратить замыкание при неисправности или замыкание разъединителя под нагрузкой

Описываемый механизм РХСВМ3-12 является классическим примером современного высоконадежного пружинного механизма. Он оснащен двигателем для автоматического взведения пружин, отдельными пружинами для закрывания и открывания (с продуманной конструкцией рычажного механизма, расположенного над центром для закрывания), а также встроенными электрическими катушками для дистанционного управления, что обеспечивает механический срок службы, превышающий 10 000 операций.

Компания Cotenele гарантирует, что автоматический выключатель среднего напряжения VCB с изолирующим механизмом на напряжение 11 кВ проходит заводские испытания и при необходимости проверяется третьими лицами, что гарантирует надежность в сложных условиях.

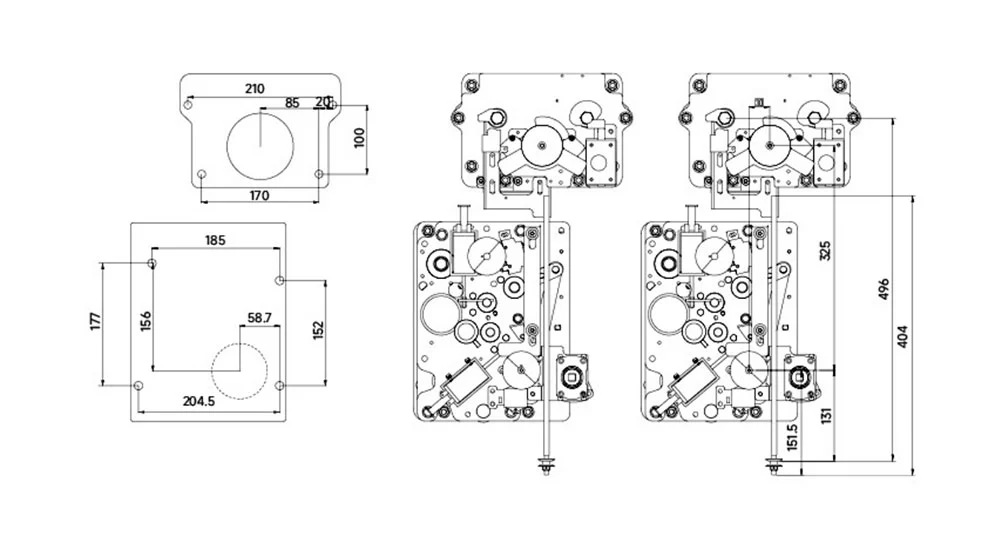

Внешний вид и размеры

Область применения

Приводные механизмы являются основными компонентами широкого спектра электрического коммутационного и защитного оборудования, такого как кольцевые распределительные устройства и панели среднего напряжения. Их основное применение включает в себя следующее:

Автоматические выключатели среднего напряжения:Это их ключевое электрооборудование, в основном в диапазоне от 12 до 40,5 кВ, обычном в системе распределения электроэнергии. Они необходимы в распределительных устройствах с воздушной изоляцией (AIS), элегазовой изоляцией (GIS) и новейших экологически чистых распределительных устройствах с элегазовой изоляцией для защиты первичной цепи от перегрузок и коротких замыканий.

Разъединители и заземлители:Рабочие механизмы, такие как RHSVM3-12, могут использоваться совместно с механизмами отключения. Они обеспечивают привод для медленной, осторожной работы разъединителей и заземлителей.

Основные приложения включают в себя:

♦Электрические подстанции:Как первичные распределительные, так и вторичные трансформаторные подстанции.

♦Промышленные энергетические системы:Для защиты производственных предприятий, центров обработки данных и крупных коммерческих объектов.

♦Установки возобновляемой энергетики:На ветряных и солнечных подстанциях для подключения и защиты.

♦Инфраструктура:Для источников питания железнодорожной тяги, энергосетей аэропортов и критически важных энергосистем больниц.

Выключатель VCB среднего напряжения 11 кВ с изолирующим механизмом используется для экологически чистых распределительных устройств. Этот механизм не зависит от внешних гидравлических или пневматических систем, может сохранять прочность и надежность в любых температурных диапазонах. Механизм соответствует стандартам GB1984 и IEC 62271-100. Это может обеспечить безопасную и надежную работу в системе распределения электроэнергии.

Руководство по эксплуатации рабочего механизма

1. Хранение энергии:

После того, как механизм установлен и закреплен, прикрепите специальную ручку к рабочему валу, расположенному справа внизу. Поворачивайте ее по часовой стрелке до тех пор, пока не услышите твердый щелчок — это означает, что пружина полностью взведена и индикатор зацепил концевой выключатель. Для работы двигателя просто подайте питание. Устройство автоматически взводит пружину, а затем отключается, сохраняя энергию для подачи команды на закрытие. (Убедитесь, что проводка управления подходит для этого режима).

2. Включение автоматического выключателя:

Для закрытия вручную просто нажмите зеленую кнопку. Это высвободит накопленную энергию и замкнет главные контакты. Если вы используете электрическое управление, вместо этого подайте питание на замыкающую катушку. Его быстрое действие освобождает пружину для выполнения работы и сразу же заряжает открывающую пружину. (Встроенная блокировка заблокирует еще одну операцию закрытия, даже если после этого пружина взводится).

3.Отключение автоматического выключателя:

Для открытия вручную нажмите красную кнопку. Он освобождает размыкающую пружину и разъединяет главные контакты. Чтобы открыть его электрически, подайте питание на открывающую катушку. Его быстрое действие освобождает пружину, размыкая автоматический выключатель.

Подробные инструкции в формате PDF доступны для скачивания.

Наш автоматический выключатель среднего напряжения VCB на напряжение 11 кВ с изолирующим механизмом прошел заводские испытания и подходит для энергетических, промышленных и возобновляемых источников энергии по всему миру.
