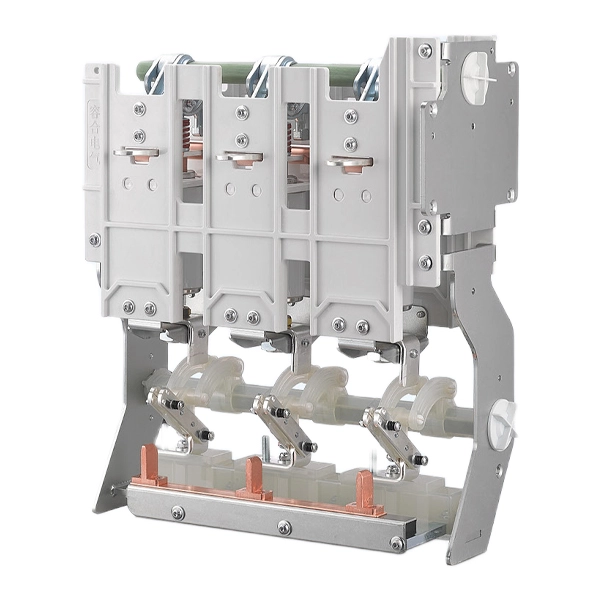

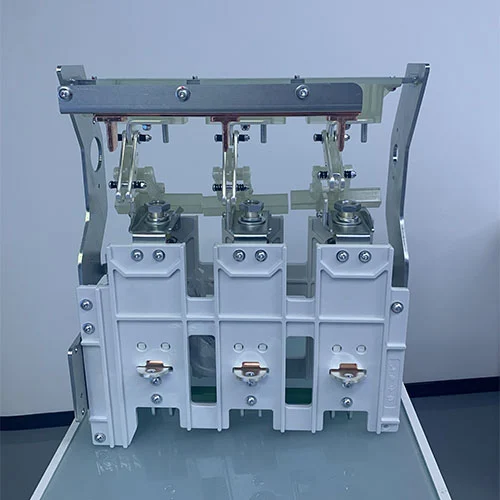

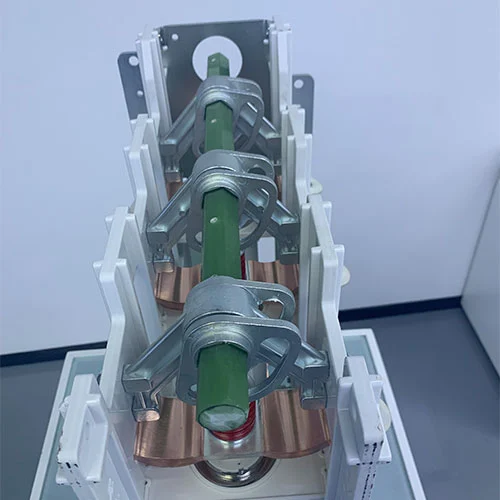

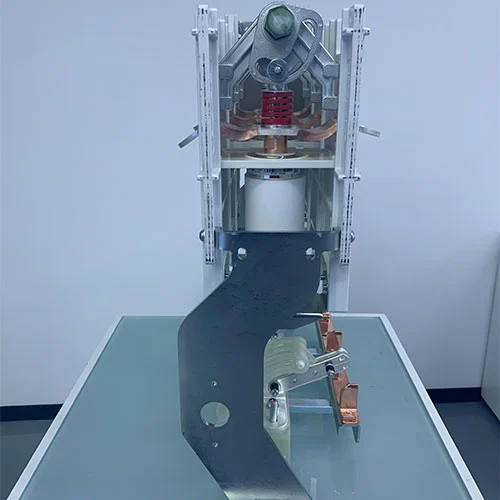

Вакуумный выключатель изолирующий выключатель для панелей среднего напряжения 11 кВ

Надежность и экологичность являются наиболее важными для экологически чистых кольцевых распределительных устройств и распределительных устройств среднего напряжения в современных системах распределения электроэнергии. Большинство неисправностей выключателей связано с механизмами их срабатывания, что указывает на важность прочности и надежности механизма срабатывания. Независимо от типа ручного или электрического типа, эти вакуумные разъединители с вакуумными выключателями для панелей среднего напряжения 11 кВ являются «мышцами», приводящими в движение отключающее устройство. Вакуумные выключатели и выключатели-разъединители могут обеспечить комплексную защиту и контроль в электросети. Вакуумный автоматический выключатель действует как устройство автоматического реагирования на неисправности, а выключатель-разъединитель служит в качестве ручной контрольной точки, такая комбинация может гарантировать безопасность работы в цепи. Эти два компонента экологически чистых RMU являются ключом к поддержанию устойчивости электрической инфраструктуры.

Модель продукта

Вакуумный выключатель

Вакуумный выключатель (ВВВ) — это электрический компонент распределительного устройства или кольцевого главного блока в системе распределения электроэнергии, который прерывает поток тока, используя вакуум в качестве дугогасящей среды. Вакуумные выключатели, в отличие от выключателей, работающих на масле или газе (например, SF₆), в VCB неподвижные и подвижные контакты расположены внутри герметичного вакуумного выключателя.

При возникновении неисправности контакты размыкаются и возникает электрическая дуга. Поскольку окружающая среда представляет собой вакуум, нет газов, способных ионизировать и поддерживать дугу. Дуга быстро гаснет, поскольку пары металла с контактов конденсируются, почти мгновенно восстанавливая диэлектрическую прочность. Этот процесс является высокоэффективным, быстрым и экологически чистым. VCB преимущественно используются в приложениях среднего напряжения (от 3 кВ до 40,5 кВ) и обладают преимуществами длительного срока службы, низких эксплуатационных расходов и способности выполнять частые операции переключения.

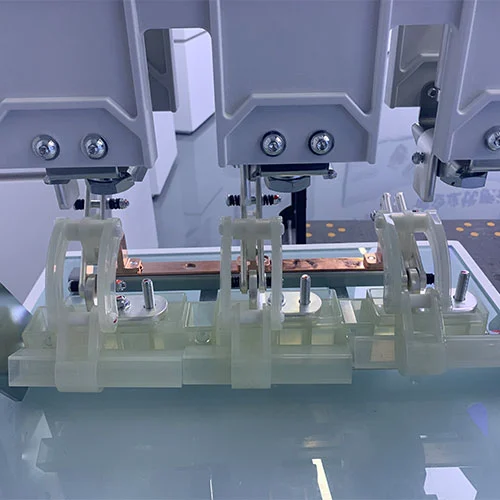

Выключатель-разъединитель

Выключатель-разъединитель является основным компонентом экологически безопасного RMU, который выполняет две основные функции. Во-первых, этот переключатель может безопасно включать, проводить и отключать нормальный ток нагрузки в цепи. Во-вторых, в разомкнутом положении этот разъединитель обеспечивает определенную степень изоляции, создавая видимую и безопасную точку отключения для обслуживания или устранения неполадок.

Несмотря на то, что выключатель-разъединитель может выдерживать нормальные рабочие токи, он не предназначен для отключения высоких токов повреждения (например, коротких замыканий). Он должен быть способен выдерживать эти высокие токи в течение короткого времени, но для фактического устранения неисправности необходимо использовать предохранитель или автоматический выключатель на входе. Они необходимы для секционирования кабелей, коммутационных трансформаторов и изолирующих кольцевых сетевых блоков и могут иметь воздушную или газовую изоляцию (без SF₆ или SF₆) для компактности.

Ключевые различия между вакуумным выключателем и выключателем-разъединителем

Хотя оба устройства являются коммутационными устройствами, их основные функции различны:

Технические параметры вакуумного выключателя с выключателем-разъединителем

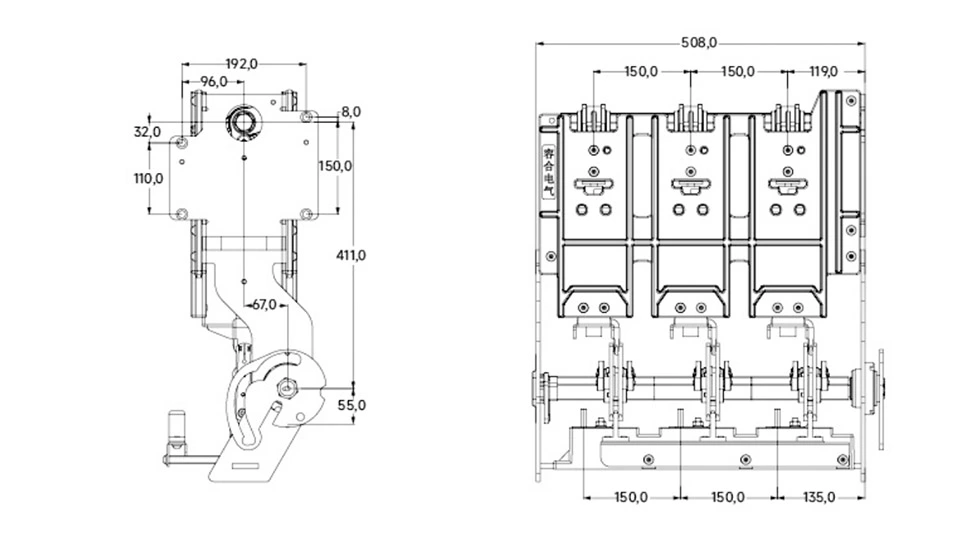

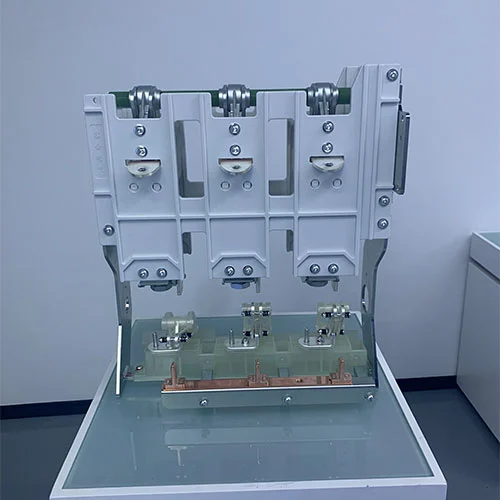

Внешний вид и размеры

Часто задаваемые вопросы

1. Почему для гашения дуги в ВКБ используется вакуум?

Вакуум является невероятно эффективной средой для гашения дуги, поскольку в нем почти нет частиц, которые можно ионизировать. Когда точка контакта вакуумного выключателя размыкается, дуга образуется из паров металла. В вакууме этот пар быстро конденсируется на контактной поверхности, ионизирует контактный зазор и предотвращает повторное зажигание дуги. Этот процесс может быть завершен в течение миллисекунд.

2. Можно ли использовать выключатель-разъединитель в качестве автономного защитного устройства?

Нет. Выключатель-разъединитель представляет собой коммутационное и изолирующее устройство, а не защитное устройство. Он не может прерывать токи короткого замыкания. Для полной защиты его необходимо использовать последовательно с устройством прерывания тока повреждения, например, с набором предохранителей (образующих комбинацию выключателя и предохранителя) или с автоматическим выключателем.

3. Как вакуумный разъединитель на панелях среднего напряжения 11 кВ влияет на управление и защиту автоматического выключателя или разъединителя?

Приводной механизм вакуумного выключателя или выключателя-разъединителя накапливает и высвобождает энергию, необходимую для размыкания и замыкания контактов выключателя. которая является наиболее подверженной отказам частью выключателя распределительного устройства. Надежный рабочий механизм, такой как пружинный механизм, описанный для RHV-12D/630-20, обеспечивает постоянную скорость и усилие открытия и закрытия, что очень важно для безопасного устранения неисправностей и достижения длительного механического срока службы (более 10 000 операций).

4. Каковы основные преимущества использования VCB перед автоматическим выключателем SF₆?

Основное преимущество – экологичность. Газ SF₆ является сильным парниковым газом, который вреден для защиты окружающей среды. В VCB в качестве среды для гашения дуги используется вакуум, который безвреден для окружающей среды. Кроме того, VCB обычно требуют меньшего обслуживания и имеют более простую конструкцию, поскольку им не нужны системы управления давлением газа или его разложением.

5. Как в типичном приложении работают вместе VCB и выключатель-разъединитель?

Рассмотрим схему промышленного распределения электроэнергии. VCB на входном фидере защищает всю установку от неисправностей. Для конкретного крупного двигателя выключатель-разъединитель может быть установлен локально. В нормальных условиях оператор использует выключатель-разъединитель для запуска и остановки двигателя. Если возникает неисправность в распределительном устройстве среднего напряжения или экологически чистом RMU системы распределения электроэнергии, вышестоящий VCB сработает, чтобы устранить неисправность. После устранения неисправности оператор может безопасно открыть местный выключатель-разъединитель, чтобы обеспечить видимую точку изоляции перед выполнением технического обслуживания электрического устройства.

О нас

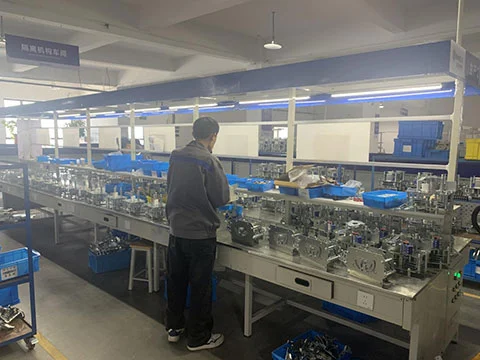

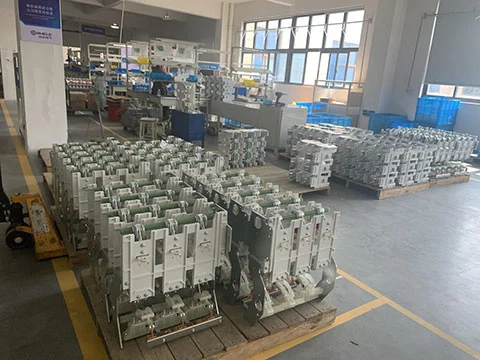

Cotenele International Trade (Вэньчжоу) Co., Ltd — сертифицированный китайский производитель распределительных устройств с заводом площадью более 30 000 м², сертифицированной по ISO системой качества и более чем 5-летним опытом производства распределительных устройств среднего напряжения. Клиенты могут приобретать продукцию напрямую с завода по конкурентоспособным ценам, OEM/ODM-решения, а также полную техническую поддержку при установке и обслуживании.

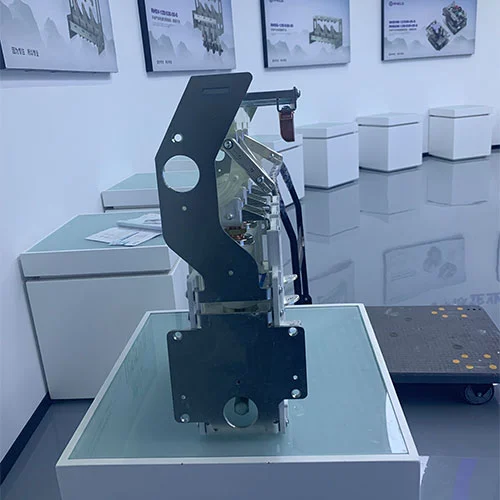

Выставка продуктов
