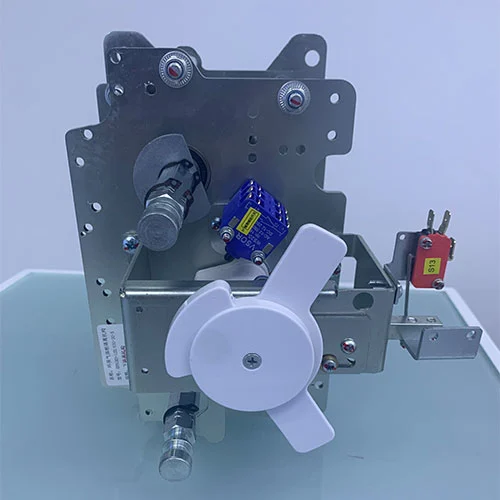

Механизм изоляции выключателя распределительного устройства 11 кВ СН

Механизмы изоляции выключателей распределительных устройств среднего напряжения 11 кВ необходимы для эксплуатационной безопасности и надежности распределительных устройств среднего напряжения, особенно блоков кольцевой сети (RMU). RMU — это компактные распределительные устройства в металлическом корпусе, широко используемые в распределительных сетях для обеспечения надежного переключения, защиты и изоляции.

Внутри этих распределительных устройств два механизма работают вместе, но служат разным целям:

Механизм управления автоматическим выключателем – активно прерывает токи нагрузки и повреждения.

Механизм изоляции – пассивно обеспечивает безопасность персонала, обеспечивая видимую и надежную электрическую изоляцию.

Взаимосвязанная работа этих механизмов гарантирует как защиту оборудования, так и безопасность человека, что делает их незаменимыми в промышленности и коммунальном хозяйстве.

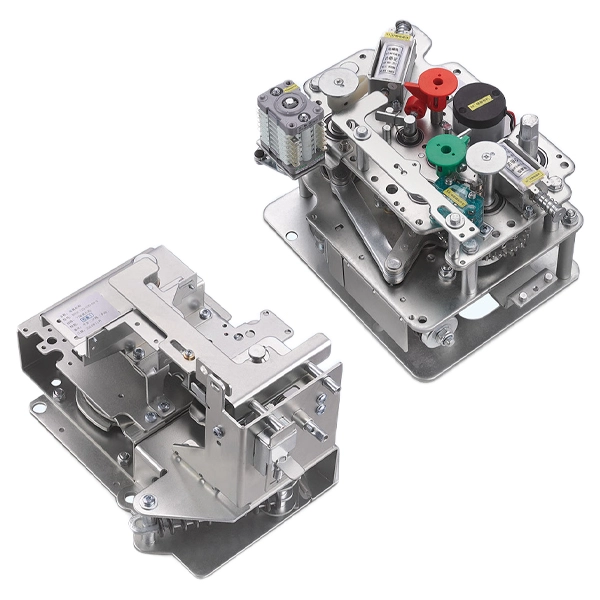

Модель продукта

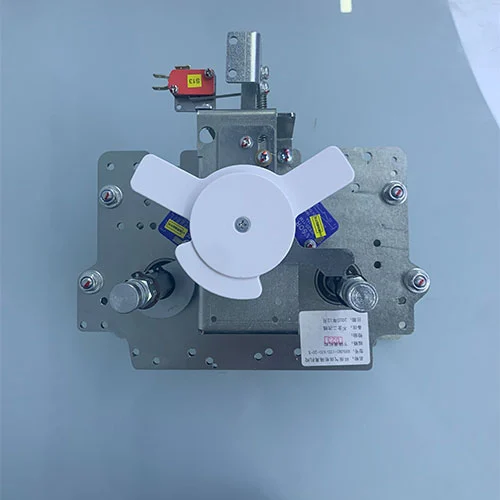

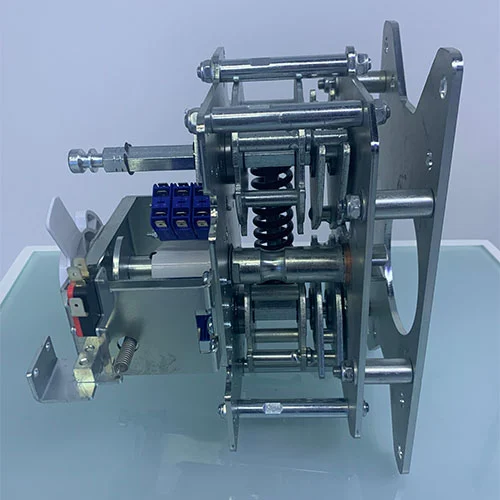

Компоненты рабочего механизма

Механизм изоляции выключателя распределительного устройства среднего напряжения 11 кВ является важнейшим компонентом, используемым в кольцевых главных блоках (RMU) среднего напряжения (MV) и экологически чистых распределительных устройствах. Он объединяет в себе как рабочие механизмы выключателя, так и изолирующие механизмы, обеспечивая надежный контроль мощности, защиту от неисправностей и безопасные операции по техническому обслуживанию.

Что такое механизм управления выключателем?

Механизм управления выключателем обычно используется для управления главным выключателем в распределительных устройствах среднего напряжения или экологически чистых распределительных устройствах. Основная функция рабочего механизма заключается в облегчении размыкания и замыкания контактов выключателя (часто вакуумных прерывателей) для управления токами нагрузки и, что особенно важно, для прерывания токов повреждения (коротких замыканий).

Функциональность

Он должен быть способен создавать, проводить и отключать ток в нормальных и ненормальных условиях. При возникновении неисправности этот рабочий механизм вакуумного выключателя должен сработать, чтобы устранить неисправность и защитить расположенное ниже оборудование за миллисекунды.

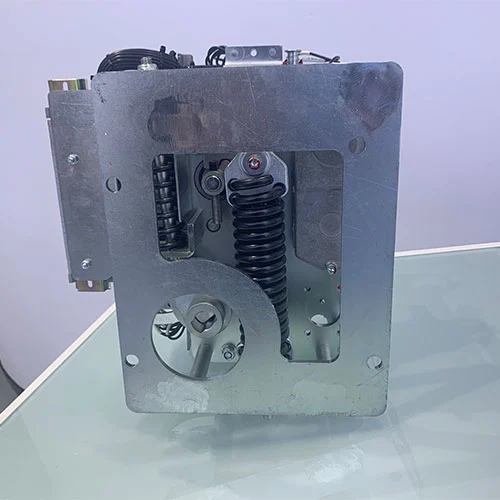

Хранение энергии

Отличие от простого ручного выключателя состоит в том, что работа вакуумного выключателя зависит от накопленной энергии для достижения высокоскоростного движения, необходимого для прерывания дуги. В этом механизме накопление энергии обычно достигается за счет подпружиненных механизмов (которые можно заряжать вручную или с помощью небольшого двигателя) или магнитных приводов. Энергия накапливается медленно, в течение нескольких секунд, но высвобождается мгновенно, когда механизм получает команду.

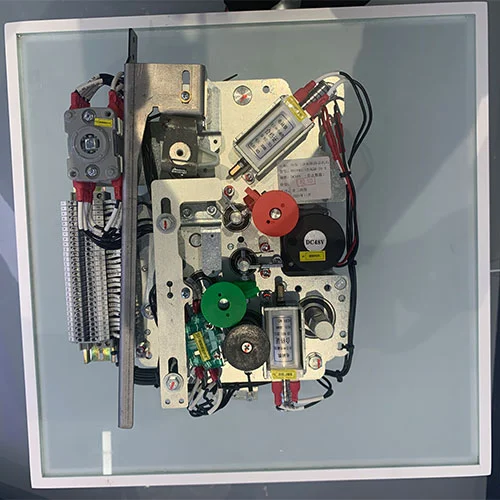

Компоненты

Типичный механизм включает замыкающие пружины, открывающие пружины, приводной двигатель, соленоиды отключения и закрытия, а также сложную связь кулачков и валов. Он рассчитан на тысячи операций в течение всего срока службы.

Что такое изолирующий механизм?

Изолирующий механизм управляет работой разъединителя (изолятора) и встроенного заземлителя. В отличие от автоматического выключателя его целью является не прерывание тока, а обеспечение безопасных условий работы обслуживающего персонала.

Функциональность

Его основная задача — создать видимую и надежную гальваническую развязку между обесточенной цепью и источником питания под напряжением. Механизм действия выключателя-разъединителя в распределительных устройствах среднего напряжения или экологически чистых распределительных устройствах обычно также включает в себя заземлитель, который соединяет изолированную цепь с землей. На этом этапе разряжается любой захваченный емкостной заряд и защищается от случайного обратного питания из других источников.

Операция

Эти механизмы управления разъединителями управляются вручную и электрически с помощью внешней ручки, вставленной в переднюю панель распределительного устройства. Рукоятка поворачивает рабочие валы, соединенные с системой рычагов и кулачков, которые перемещают контакты разъединителя.

Ключевая функция безопасности

Изолирующий механизм работает на относительно медленной скорости, вручную или напрямую от электричества и не имеет возможности гашения дуги. Поэтому его категорически запрещено открывать, когда устройство заряжено. Он полагается на изолирующие свойства окружающей среды (воздуха или газа SF6) для сохранения изоляции после открытия.

Основные различия между двумя механизмами

Принцип работы комбинации этих двух механизмов: блокировка для обеспечения безопасности.

Безопасная работа кольцевого главного блока (RMU) зависит от строгой механической блокировки между механизмом выключателя и механизмом изоляции. Механизм изоляции выключателя распределительного устройства среднего напряжения 11 кВ должен выполняться строго в заданной последовательности и в соответствии с основными правилами электробезопасности.

Следующий рабочий процесс по устранению сбоев в подаче электроэнергии демонстрирует их синергию:

Откройте выключатель

Когда оператор отправляет команду на отключение, механизм срабатывания выключателя высвободит накопленную энергию пружины и разомкнет контакты выключателя, после чего ток нагрузки будет безопасно прерван. В данный момент цепь обесточена, но еще небезопасна, поскольку надежное электрическое соединение с источником питания все еще существует.

Откройте изолятор

Теперь система блокировки освобождает механическую блокировку изолирующего механизма после обнаружения размыкания автоматического выключателя. Оператор вставляет ручку и поворачивает вал, чтобы открыть изолятор. Это действие создаст физический воздушный зазор между шиной под напряжением и нижестоящей цепью, что обеспечит видимую изоляцию.

Закройте заземляющий выключатель

Затем оператор использует тот же (или отдельный) интерфейс для включения заземлителя через специальный механизм. Это соединяет выходную часть цепи непосредственно с потенциалом земли, обеспечивая безопасный разряд любого остаточного заряда.

Окончательное безопасное состояние

Выключатель разомкнут, изолятор разомкнут, а заземлитель замкнут. Механические блокировки гарантируют, что дверь шкафа не может быть открыта, пока не будет подтверждено включение заземлителя. Напротив, эта взаимосвязанная система физически предотвратит включение выключателя, если разъединитель не будет полностью замкнут, а заземлитель не будет в разомкнутом состоянии. Это образует нерушимую цепь безопасности.

Механизм автоматического выключателя действует как активный предохранитель, управляя энергией электросети. Механизм изоляции действует как пассивный предохранитель, обеспечивая безопасность управленческого персонала. Вместе они образуют комплексную систему, в которой высокоскоростная защита сбалансирована с абсолютной, механически обеспеченной безопасностью.

Инструкции по эксплуатации

Операция зарядки:Прежде чем произойдет какое-либо закрывающее действие, механизм сначала должен быть заряжен для накопления необходимой энергии. Для ручной зарядки вставьте специальную ручку в рабочий вал, расположенный в нижней правой части механизма, и поверните ее по часовой стрелке. Продолжайте поворачивать до тех пор, пока не услышите отчетливый «щелчок», сигнализирующий о завершении зарядки; в этот момент вал индикатора зарядки переведет микропереключатель в полностью закрытое положение. Для электрической зарядки просто подайте питание на механизм, и двигатель автоматически запустится для накопления энергии. После полной зарядки аккумулятора цепь двигателя отключится, а механическое устройство останется в режиме ожидания, а накопленная энергия будет сохраняться до тех пор, пока не будет получена команда выключения. Прежде чем полагаться на электрическую зарядку, необходимо убедиться, что все вспомогательные линии подключены правильно.

Закрытие операции:Когда механизм успешно заряжен, выключатель можно замкнуть, чтобы замкнуть главную цепь. Чтобы закрыть вручную, твердо нажмите зеленую кнопку; это действие мгновенно высвобождает накопленную энергию замыкания, позволяя механизму свести контакты выключателя вместе. Для электрического управления необходимо включить питание, чтобы активировать и замкнуть электромагнитную катушку, которая немедленно вызовет действие и разблокирует механический замок. Затем накопленная энергия разряжается, замыкая основные контакты. Важно отметить, что во время этого процесса открывающие пружины одновременно натягиваются, готовясь к будущему путешествию. Хотя механизм может немедленно начать перезарядку, внутренняя логика блокировки предотвратит выполнение любых последующих инструкций по включению до тех пор, пока автоматический выключатель не будет снова разомкнут.

Операция открытия:Для разрыва цепи и отключения автоматического выключателя необходимо сработать механизм отключения. Для ручного отключения необходимо сильно нажать красную кнопку, которая освобождает защелки, удерживающие отключающие пружины. Энергия, запасенная в этих пружинах, будет мгновенно высвобождена, заставляя устройство разъединить главные контакты. Для операций электрического отключения электромагнит независимого расцепителя может быть включен и активирован с помощью защитных реле или дистанционных команд; Электромагнит немедленно активируется, освобождая пружинный фиксатор и заставляя контакты разъединиться. Эта операция позволяет безопасно отключить ток и вернуть автоматический выключатель в разомкнутое положение, подготавливая его к следующему циклу зарядки и включения.

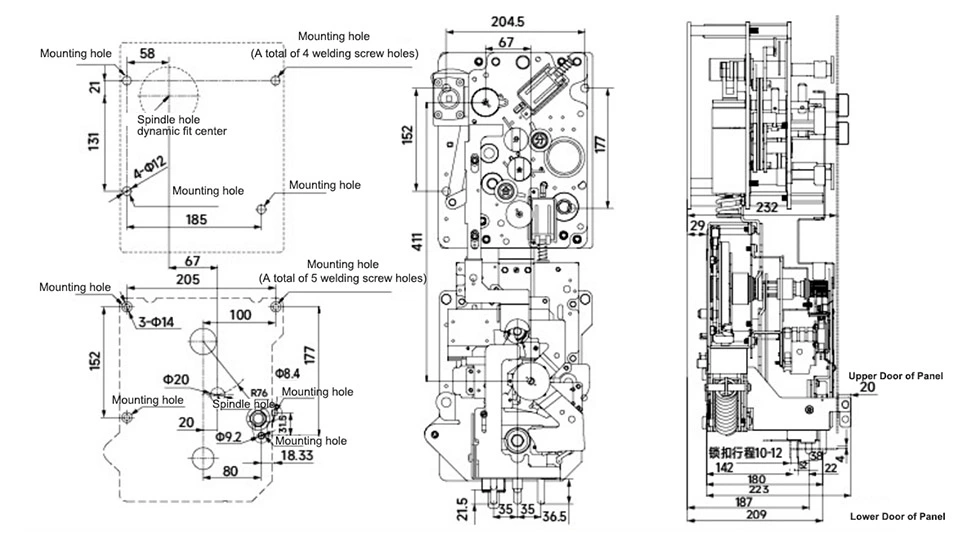

Внешний вид и размеры

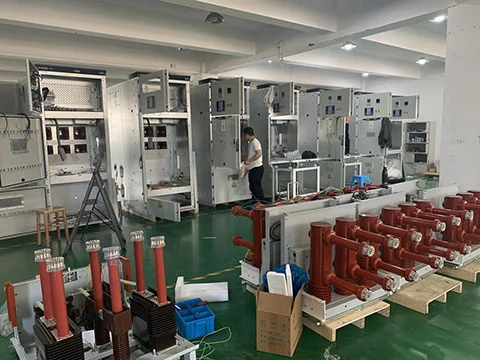

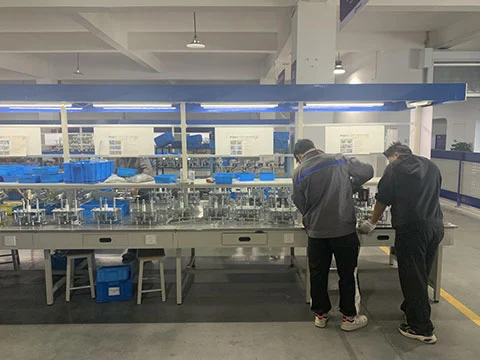

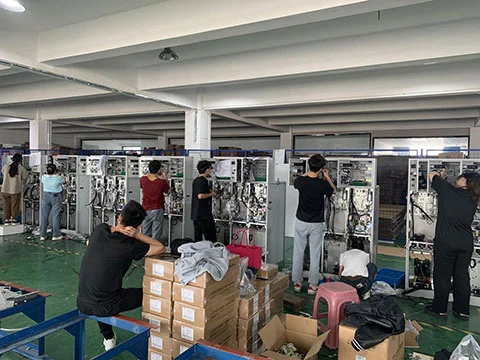

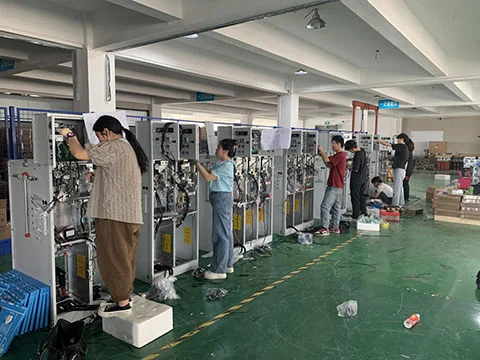

Наша фабрика

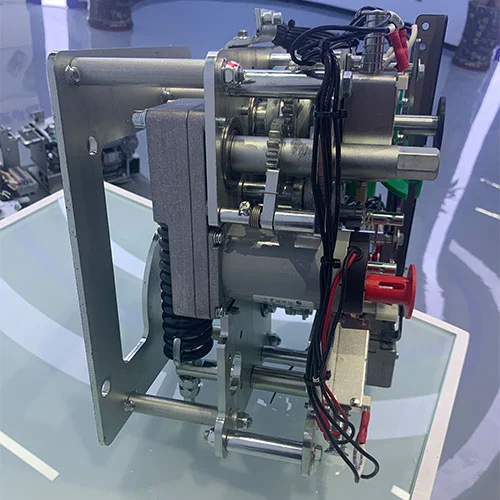

Выставка продуктов
