Механизм управления выключателем среднего напряжения 33 кВ

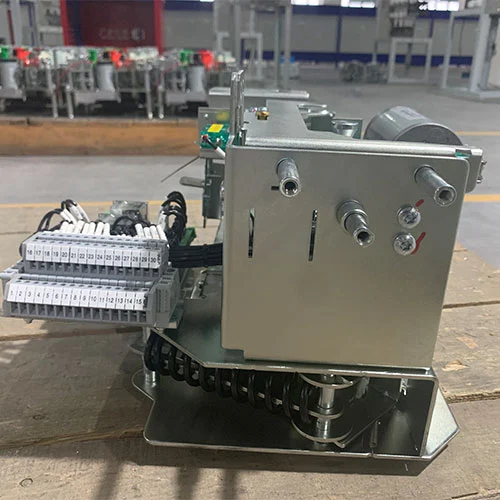

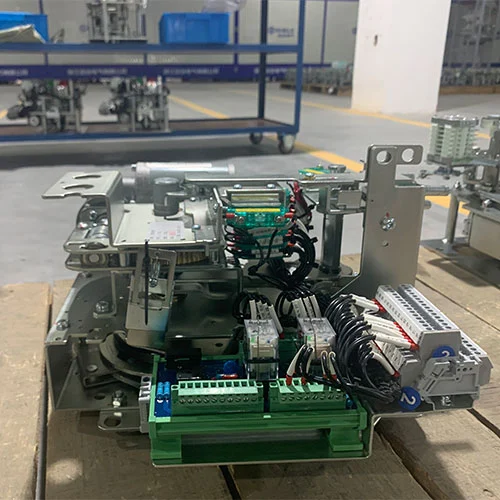

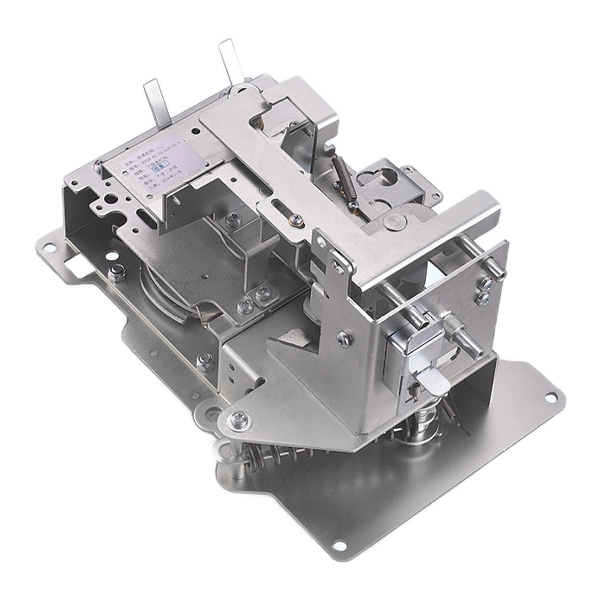

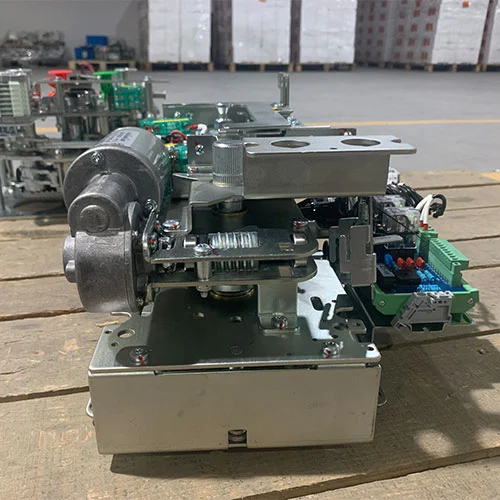

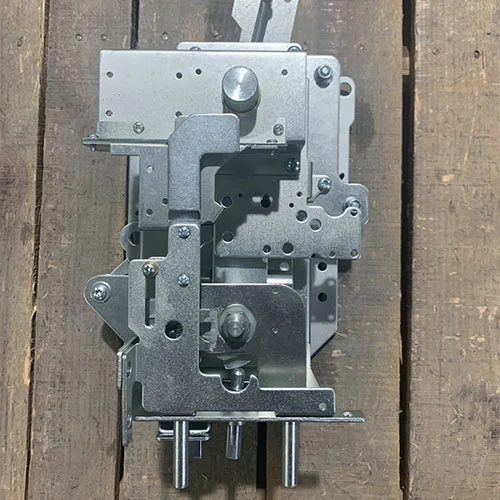

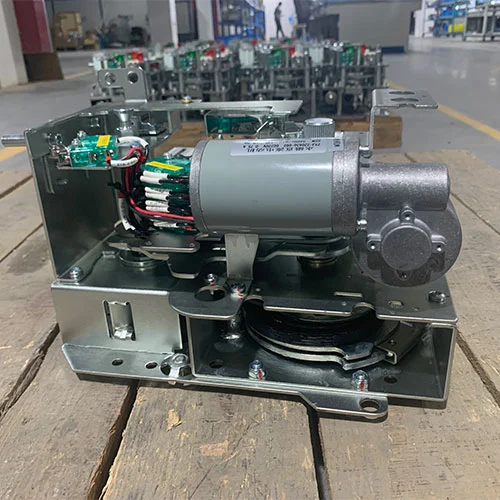

Механизм управления выключателем среднего напряжения 33 кВ KDCM-40.5/630-20-X представляет собой высоконадежный привод, предназначенный для систем распределительных устройств напряжением 12–40,5 кВ, включая распределительные устройства кольцевого типа (RMU), распределительные устройства с элегазовой изоляцией (GIS) и распределительные устройства с воздушной изоляцией (AIS).

Этот механизм, разработанный и изготовленный компанией Cotenele International Trade (Вэньчжоу) Co., Ltd, включает в себя систему накопления энергии с двумя пружинами (закрывающая пружина растяжения + размыкающая пружина сжатия), обеспечивая быструю, стабильную и повторяемую работу переключения в сложных условиях распределения электроэнергии, таких как подстанции, проекты возобновляемой энергетики и промышленные сети.

1. Механический срок службы более 10 000 операций.

2. Стабильная работа независимо от скорости оператора.

3. Предназначен для вакуумных и элегазовых выключателей.

4. Проверено в ветроэнергетических, фотоэлектрических, железнодорожных и горнодобывающих проектах.

Модель продукта

Почему этот механизм так важен в реальных проектах?

В системах распределения электроэнергии среднего напряжения исполнительный механизм напрямую определяет надежность автоматического выключателя.

Наши проекты включают в себя:

Подстанции 110кВ

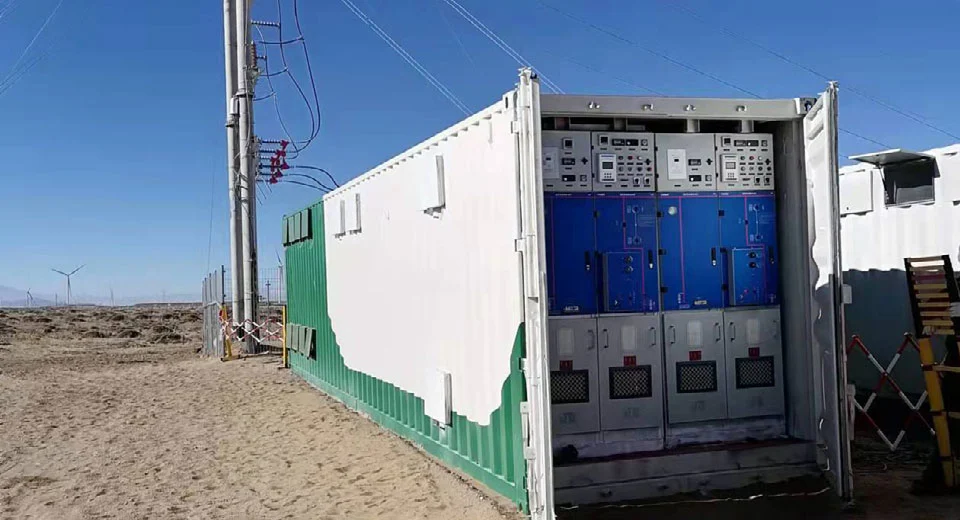

Морские центры управления ветроэнергетикой

Крупномасштабные фотоэлектрические электростанции (уровень ГВт)

По нашему опыту прошлых проектов, более 70% отказов автоматических выключателей связаны с механической нестабильностью или задержками в работе.

Таким образом, наш механизм управления выключателем среднего напряжения 33 кВ имеет следующие характеристики:

Стабильный высокоскоростной отклик

Механическая долговечность при частых переключениях

Безопасные механизмы блокировки для предотвращения неправильной эксплуатации.

Инструкции по эксплуатации:

Очень важна для безопасности и долговечности оборудования правильная работа механизма. В следующих инструкциях описаны стандартные процедуры ручного управления.

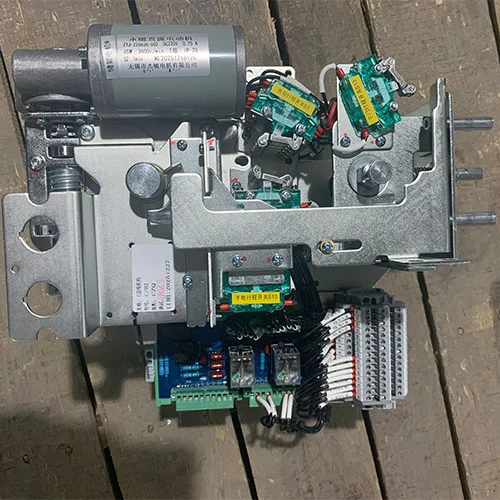

А. Накопление энергии (зарядка)

Ручное управление:Вставьте специальную ручку управления в зарядный вал, расположенный в правом нижнем углу механизма. Поверните ручку по часовой стрелке и поверните ручку, когда услышите звук щелчка, затем остановитесь. это означает, что устройство хранения энергии заблокировано. Пожалуйста, подтвердите, что индикатор «зарядка/разрядка» отображает статус «зарядка».

Электрическое управление:Необходимо убедиться, что вторичная цепь управления исправна и включена в первую очередь. При подаче питания на привод выключателя двигатель запускается автоматически. Автоматическая остановка после завершения зарядки.

Б. Операция закрытия

Руководство:Сильно нажмите зеленую кнопку. Включающая пружина высвободит свою энергию, переводя выключатель во включенное положение. Наблюдайте за механическим индикатором на механизме, чтобы подтвердить статус «Закрыто».

Электрика:Исполнительный механизм будет подавать электрические сигналы на закрытую электромагнитную катушку. Электромагнитный поршень ударит по пряжке замка, сбрасывая привод выключателя, и процесс точно такой же, как и при ручном управлении.

C. Операция открытия

Руководство:С силой нажмите красную кнопку. Размыкание пружины высвободит накопленную энергию, в результате чего автоматический выключатель перейдет в разомкнутое положение.

Электрика:Подайте сигнал на соленоидную катушку открытия (шунтирующего расцепителя). Выключатель немедленно разомкнется.

Примечание о соответствии

Все операции должны выполняться в соответствии с последовательностью блокировки при наличии разъединителя. Механизм управления выключателем среднего напряжения 33 кВ предназначен для предотвращения операций, которые могут привести к опасным конфигурациям коммутации. Это оборудование разработано в соответствии с международными стандартами, в том числе GB1984 и GB/T1985, что обеспечивает соответствие производительности и безопасности в высоковольтных сетях переменного тока.

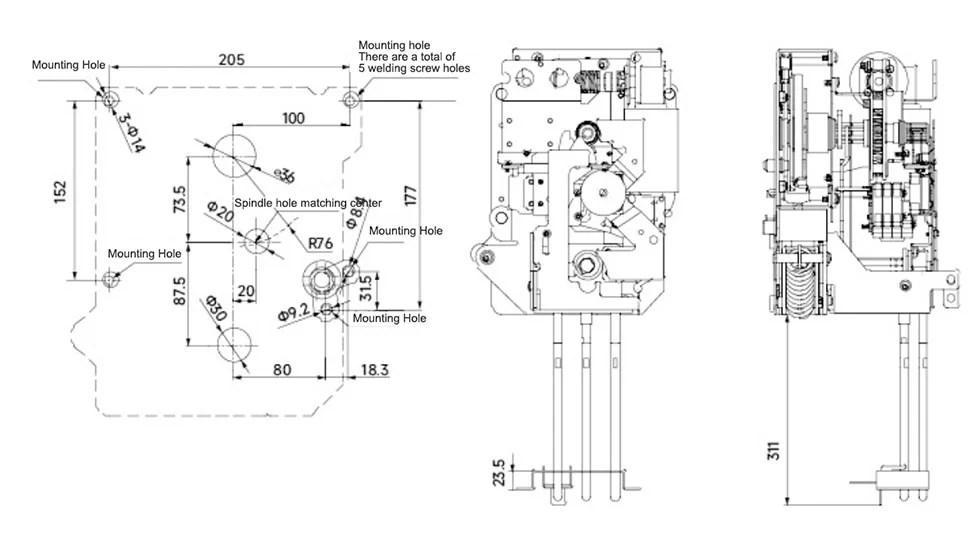

Внешний вид и размеры

Соответствие и стандарты

Этот рабочий механизм спроектирован и испытан в соответствии со следующими стандартами:

GB1984 – Автоматические выключатели высокого напряжения переменного тока

GB/T1985 – Разъединители переменного тока высокого напряжения

В сочетании с сертификатами компании:

ISO9001 (Качество)

ISO14001 (экологическая безопасность)

ISO45001 (Охрана труда и безопасность)

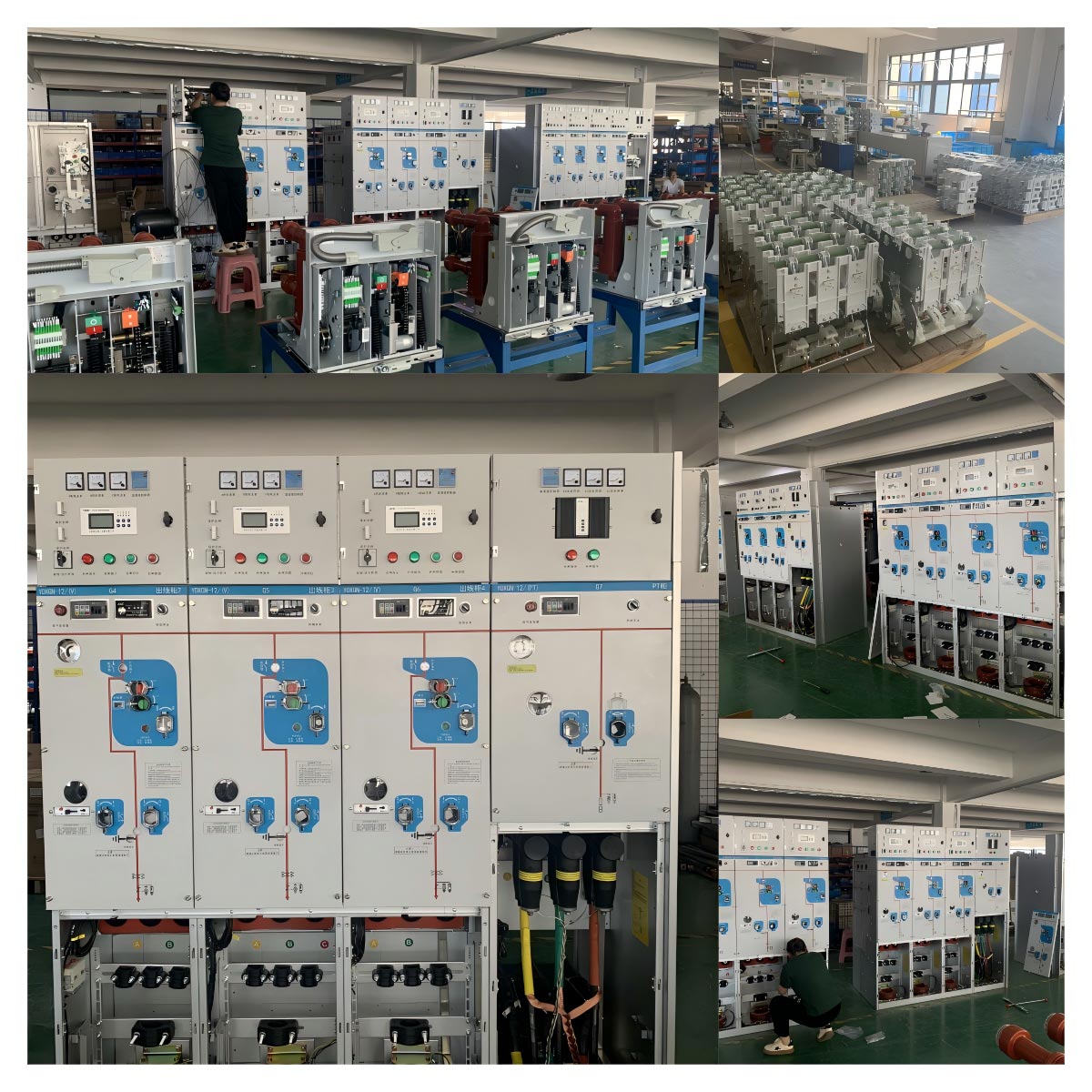

Приложения

Широко используется в:

Силовые подстанции (системы 10кВ–110кВ)

Возобновляемая энергия (ветряные/солнечные электростанции)

Электроснабжение железных дорог и метро

Нефтехимические заводы

Горнодобывающая и тяжелая промышленность
